西門子電動執行器SQL361B..
用于VKF42..蝶閥
l SQL321B..工作電壓AC 220 V、2位(SPDT)控制信號
l SQL361B..工作電壓 AC 220 V、DC 0…10 V 控制信號
l SQL321B..，可選1000Ω電位器
l SQL321B..，可選輔助開關
l 標稱旋轉角度90°
l 具有手槍和閥位指示
l 內置防凝加熱元件
l 底法蘭符合標準EN ISO 5211
用途：
在暖通空調系統中用于驅動VKF42.. 系列蝶閥，作為截止閥和控制閥。
型號概述：
產品型號 | 物料編號 | 工作電壓 | 控制信號 | 位置反饋信號 | 50 Hz、90°情況下的定位時間 | 額定規定 [Nm] | 法蘭連接 ENISO5211 |
SQL321B25 | S55164-A100 | AC 220 V | 兩位(SPDT) | - | 11 | 25 | F07 |
SQL321B50 | S55164-A101 | AC 220 V | 兩位(SPDT) | - | 19 | 50 | F07 |
SQL361B50 | S55164-A102 | AC 220 V | DC 0…10 V | DC 0…10 V | 19 | 50 | F07 |
SQL321B150 | S55164-A103 | AC 220 V | 兩位(SPDT） | - | 39 | 150 | F07 |
SQL361B150 | S55164-A104 | AC 220 V | DC 0…10 V | DC 0…10 V | 39 | 150 | F07 |
SQL321B270 | S55164-A105 | AC 220 V | 兩位(SPDT） | - | 39 | 270 | F10 |
SQL361B270 | S55164-A106 | AC 220 V | DC 0…10 V | DC 0…10 V | 39 | 270 | F10 |
SQL321B570 | S55164-A107 | AC 220 V | 兩位(SPDT） | - | 47 | 570 | F12 |
SQL361B570 | S55164-A108 | AC 220 V | DC 0…10 V | DC 0…10 V | 47 | 570 | F12 |
SQL321B1400 | S55164-A109 | AC 220 V | 兩位(SPDT） | - | 76 | 1400 | F14 |
SQL361B1400 | S55164-A110 | AC 220 V | DC 0…10 V | DC 0…10 V | 76 | 1400 | F14 |
SQL321B2650 | S55164-A111 | AC 220 V | 兩位(SPDT） | - | 105 | 2650 | F16 |
SQL361B2650 | S55164-A112 | AC 220 V | DC 0…10 V | DC 0…10 V | 105 | 2650 | F16 |
訂貨：
執行器、蝶閥和附件均須單獨訂購。
訂貨是請注明數量、產品名稱和型號。
示例：
產品型號 | 物料編號 | 說明 | 數量 |
SQL361B150 | S55164-A104 | 電動執行器 | 1 |
ASC10.21 | S55164-A104 | 一對輔助開關 | 1 |
交付：
執行器、附件和蝶閥均為分開包裝，單獨供貨
設備組合：
| 電動執行器 | ||||||
SQL321B25 SQL361B50 | SQL321B50 SQL361B50 | SQL321B150 SQL361B150 | SQL321B270 SQL361B270 | SQL321B570 SQL361B570 | SQL321B1400 SQL361B1400 | SQL321B2650 SQL361B2650 | |
蝶閥 | △ps [kPa] | ||||||
VKF42.50 | 700 |
|
|
|
|
|
|
VKF42.65 | 700 | ||||||
VKF42.80 | 700 | ||||||
VKF42.100 | 700 | ||||||
VKF42.125 |
| 700 | |||||
VKF42.150 |
| 700 | |||||
VKF42.200 | 700 | ||||||
VKF42.250 |
| 700 | |||||
VKF42.300 |
| 700 | |||||
VKF42.350 | 700 | ||||||
VKF42.400 |
| 700 | |||||
VKF42.450 | 700 | ||||||
VKF42.500 |
| 700 | |||||
VKF42.600 | 700 | ||||||
1) SQL321B..、SQL361B.. 電動執行器科直接安裝在VKF42..蝶閥上。
PS是指在保證電動蝶閥科安全關閉的情況下，閥門兩端的最大允許差壓（關閉壓差）。

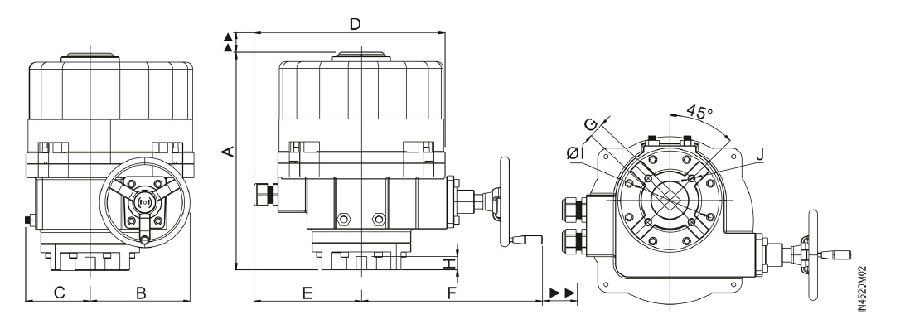

機械設計：
執行器由控制器的開/關信號(SPDT)或DC 0…10 V控制信號驅動，并產生旋轉運動，通過驅動器送至閥門。
執行器無需維護。此類執行器具有可逆異步電機，可通過齒輪系驅動主軸，然后由主軸帶動蝶閥的方軸。型號SQL321B25手輪主軸上安裝了彈簧，因此必須保持手輪推入才能手動操作。對于其他型號，手輪則直接連接到蝸桿軸上。
執行器旋轉角度為90，適用于西門子VKF42..系列蝶閥。在自動運行過程中，行程受兩個內置行程開關限制。
為了防止殼體內部溫度低于露點溫度，執行器配有內置加熱元件。
1位置指示
2接線盒
3外殼（電機在殼內）
4手輪
5 EN ISO 5211 法蘭連接
調校SQL361B...：
為了確定閥板在閥門中的位置是全關“0%”或全開“100%”，對于的調節型執行器，建議在首次調試時進行調校。
前提條件 | ||
執行器已安裝在蝶閥上 通過手輪旋轉執行器至半開位置 打開外殼 | ||
調校 | ||
1. 長按S5按鈕5秒鐘，調校開始 2. 執行器自動旋轉到“100%”行程位置（全開） 3. 執行器自動旋轉到“0%”行程位置（全開） 4. 測量值將保持在微處理器中 | 調校時，紅色LED燈變暗，并在執行器行程位置為“100%”和“0%”時瞬時點亮 | |
正常操作 | ||
5. 執行器根據控制信號Y指示的位置旋轉 6. 如果未接收到控制信號Y，執行器旋轉到“0%”行程位置（全關） | 紅色LED燈恒亮 | |
紅色LED閃爍，指示調校故障。
調�？芍貜�(fù)任意次數。
SQL361B..運行狀態指示 打開電動執行器外殼，即可通過LED指示了解SQL361B..運行狀態。
功能 | LED指示 | 說明，故障排除 |
調校 | 暗 | 調校進行中，正常調校故障 |
閃爍 | 調校故障 | |
控制模式 | 亮 | 自動運行，正常1） |
閃爍 | 內部故障，排除故障 | |
暗 | 無供電 排除故障，最終可能需要要換執行器 |
通常，LED只能提供以上指示（亮，閃爍或暗）。
1) 當執行器供電正常但未接收到Y控制信號，并且調校未開始時，LED燈也恒亮。
附件：
產品型號 | 物料編號 | 圖形 | 說明 | 用于下列執行器 |
ASC10.21 | S55845-Z122 |
| 輔助開關對 | SQL361B50 SQL361B150 SQL361B270 SQL361B570 SQL361B1400 SQL361B2650 |
ASC10.20 | S55845-Z123 |
| 電位器1000Ω | SQL321B25 |
ASZ10.21 | S55845-Z124 |
| 電位器1000Ω | SQL321B50 SQL321B150 |
ASZ10.22 | S55845-Z125 |
| 電位器1000Ω | SQL321B270 SQL321B570 |
ASZ10.23 | S55845-Z126 |
| 電位器1000Ω | SQL321B1400 SQL321B2650 |
工程注意事項
電氣安裝：

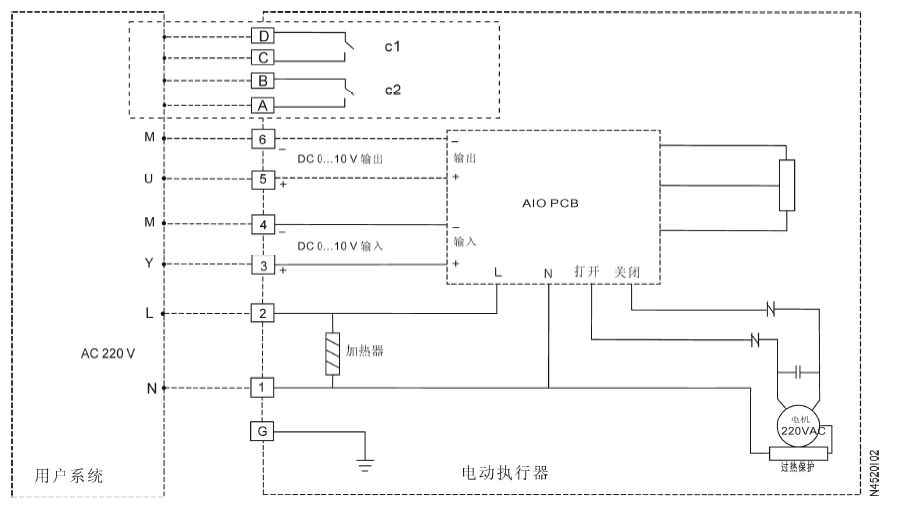

執行器的電氣連接必須符合當?shù)叵嚓P(guān)規定（請參考“接線圖”）。
警告：
必須始終遵守專為人身和財產安全設計的規定和限制！
安裝說明：
安裝指南
產品型號 | 文檔編號 |
VKF42.. | 74 319 0808 0 (M4119) |
SQL321B..; SQL361B.. | 74 319 0809 0 (M4520) |
ASC10.. | 74 319 0810 0 (M4520.1) |
ASZ10.. | 74 319 0811 0 (M4520.2) |
SQL321B..、SQL361B..執行器可直接安裝在VKF42..的蝶閥上。
將執行器安裝在閥門上時，蝶閥必須在全關位“0%”。
安裝方位
閥門和執行器可以直接在現場安裝，無需特殊工具也無需做任何調整。
垂直至水平
試調注意事項：
電動蝶閥試運行前，確認接線正確和零件功能完好，這同樣適用于其他安裝附件，如輔助開關。
要避免蝶閥上的壓力沖擊，在啟動磊之前，VKF42..必須驅置于安全打開的位置（手動或通過控制信號）。
流量可通過驅動電動執行器或者通過操作手輪進行調整。
運行說明：
手動操作模式
SQL321B25 | 必須保持手輪推入才能手動操作 |
SQL321B50…B2650 SQL361B50…B2650 | 手輪始終處于連接狀態。 |
逆轉旋轉方向：

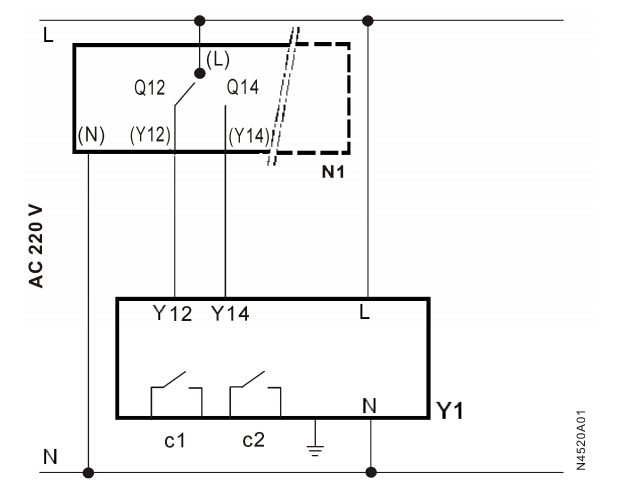

如需逆轉旋轉反向，只需調換Y12和Y14連接。
設定旋轉角度：
機械限位開關從0°至90°的旋轉角度為出廠設置，無法更改。
無源輔助開關的設定位置可調節。
執行器和蝶閥無需維護。
當對閥門或執行器進行任何維護之前，請執行以下操作:
l 關閉磊和電源
l 關閉管道中的主要截止閥
l 釋放管道上的壓力并使其安全冷卻
如果需要，斷開接線端子連接。
只有在正確安裝手輪或執行器才可重新調試閥門。
本設備包含電子或電氣部件，不能與家用垃圾一起棄置。此項要求尤其適用于PCB產品。
按照法律規定，某些部件可能需要特別處理，因?yàn)檫@些部件可能對生態環境造成危害。必須遵循當?shù)噩F(xiàn)行法規。
在“設備組合”（第2頁）一節中指定的工程數據僅在與所列的西門子蝶閥配套使用時才有效。
如果將本執行器與其他制造商生產的閥門配套使用，所有西門子的保證條款都將失效，用戶必須自行承擔責任。
