旋轉版本, AC 24 V/ AC 230 V
三位、無級控制電動執行器，最小轉矩15 Nm, 帶有自整定裝置， 0...90°機
械調節范圍,帶有0.9 m長連接電纜，位置信號偏移和范圍可調。帶有位置指
示器,反饋電位計, 旋轉角度自整定, 有輔助開關用于輔助功能。
注意
這份數據手冊只包含了執行器的概述。如果想得到有關安全、工程使用注意
事項、安裝、調試等的細節，請參閱文檔CM2Z4621。
使用
適合于面積大于3 m2的風閥
適合用于連續調節控制器(DC 0...10 V) 或三位控制器 (如室外風閥).
適合在同一個軸上有兩個執行器的風閥。
西門子風閥執行器GBE13系列產品型號一覽
型號 | 131.1E | 132.1E | 136.1E | 331.1E | 332.1E | 336.1E | 161.1E | 163.1E | 164.1E | 166.1E |
控制類型 | 三位控制 | 連續控制 | ||||||||
工作電壓 AC24V | X | X | X |
|
|
| X | X | X | X |
運轉電壓 AC 230 V |
|
|
| X | X | X |
|
|
|
|
位置信號 Y DC0...10V DC 2...10 V DC 0...35 V 帶有特殊輸出 Uo, ~U |
|
|
|
|
|
|
X X |
X
X |
X
X |
X X |
位置指示 U=DC0...10V |
|
|
|
|
|
| X | X | X | X |
反饋電位計 1k~ |
| X |
|
| X |
|
|
|
|
|
旋轉角度自整定 |
|
|
|
|
|
| X | X | X | X |
輔助開關(兩個) |
|
| X |
|
| X |
|
| X | X |
旋轉位置開關 |
|
|
|
|
|
| X | X | X | XX |
電源 (雙執行器, 前后安裝) | X | X | X | X | X | X |
|
|
|
|
西門子風閥執行器GBE13功能
型號 | GEB13..1 / GEB33...1 | GEB16..1 |
控制類型 | 三位控制 | 連續控制 |
可調位置信號 輔助功能 |
| DC 0...35 V 偏移量 Uo = 0...5 V and 范圍~U = 2...30 V |
旋轉方向 | 順時針或逆時針 控制類型，當沒有電源的時候，驅動器保持在原位不懂 | 旋轉方向需通過DIL開關來設置順時針旋轉或逆時針旋轉。 |
位置指示:機械指示 | 旋轉位置通過位置指示器來指示 | |
位置指示：電氣指示 | 反饋電位計能被接到外部電壓上來指示位置。 | 位置指示器： 產生 U= DC 0...10 V的輸出電壓。 跟旋轉角度相同. U 依靠DIL開關來決定。 |
輔助開關 | 輔助開關A和B的設置點能夠獨立分開設置，互不影響。 在0-90度之間以5度增量設置 | |
旋轉角度自整定 |
| 當自整定被激活, 執行器自動的整定旋轉角度內的 機械末端，并將旋轉的角度轉換成特殊功能輸出(Uo, ~U) |
電源 | 在同一個風軸上裝兩個執行器能得到雙倍的轉矩 | 未提供 |
旋轉角度限制 | 風軸的旋轉角度能夠用機械的方式被限制成5度的增量。 | |

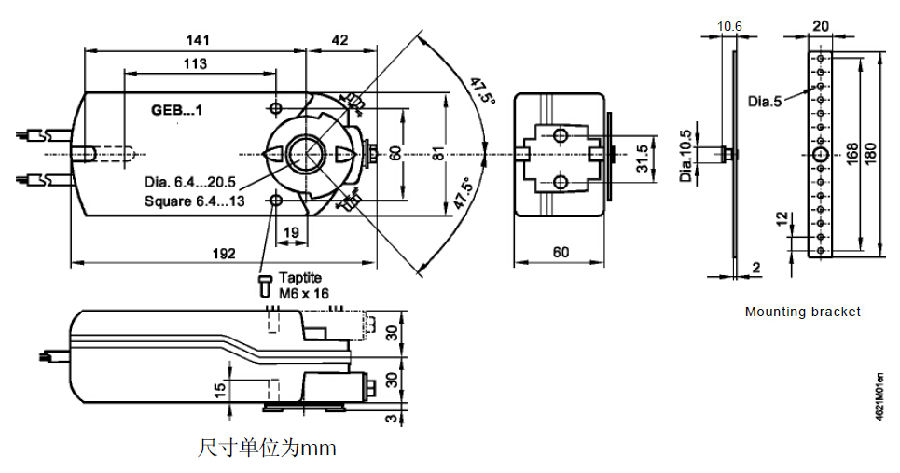

訂貨
注意
電位計和輔助開關不包括在內， 所以訂貨時還要注明相應選件。
交貨
單個部件如位置指示器和其他的安裝部件不包括在交貨的范圍內。
附件
其他延伸功能附件, 例如，旋轉/直線轉換裝置和環境保護盒;請參閱數據
手冊 N4697.
