帶液晶顯示的
用于供熱或者制冷系統
PI 控制
按房間或回風溫度進行控制
0 到 10V輸出到執行器
自動冷/熱轉換（RDU50）
手動冷/熱轉換（RDU50.2）
工作模式：正常，節能或關閉（RDU50）
工作模式：正常，節能和關閉（RDU50.2）
用于遠處控制的工作模式轉換輸入
可設定的安裝和控制參數
輸出反相信號（可選）
顯示房間溫度和可選溫度值
最小和最大的溫度設定值限定
工作電壓 AC24V
西門子房間溫度控制器RDU50用途：
對單個通風或者空調房間的溫度進行控制。RDU50 可以和 VAV控制器 G…B181.1/3 配合使用，應用于 VAV（變風量）系統。 可控制以下設備：
z 0 到10V閥門執行器
z 0 到10V風閥執行器
VAV控制器（僅 RDU50）
西門子房間溫度控制器RDU50功能：
溫控器通過內置溫度傳感器， 或通過另外安裝的回風溫度傳感器（QAH11.1）獲取溫度，通過向執行器輸出 0 到 10V 信號來維
持房間溫度設定點。溫控器提供 PI 控制。供熱模式的比例段或轉換誤差為 2K，供冷模式為 1K（可調） 。積分動作時間為 5 分
鐘（可調） 。
T 房間溫度 w 房間溫度設定值
XpH 供熱比例段 Y10 受控變量
XpK 制冷比例段
注：表中只顯示了 PI 控制器的比例部分
RDU50自動切換
自動轉換傳感器（QAH11.1+ARG86.3）可以用來測水溫從而選擇從供冷轉至供熱或者或供熱轉至供冷工況。 當水溫高于 28℃時 （可調） ，自動轉換到供熱工況，當水溫低于 16℃時（可調） ，自動轉換到供冷工況。如果在剛啟動時，水溫介于兩個轉換溫度之間，控制器會以供熱的模式啟動。工況的更新會以每 30 秒鐘的間隔水溫測量而變化。實際溫度值和工作模式可以通過選擇 P14 進行查看。
自動切換
CM 供冷工況 HM供熱工況 M 運轉模式 Tw 水溫
在沒有自動切換的系統中，溫度傳感器可以用一個外部開關代替用作手動切換。如果是單熱系統，輸入點無需接入任何傳感器，而如果是單冷系統，則輸入點必須短接。

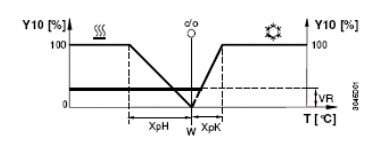

制冷信號的最小限定：
在沒有自動切換的系統中，溫度傳感器可以用一個外部開關代替用作手動切換。如果是單熱系統，輸入點無需接入任何傳感器，而如果是單冷系統，則輸入點必須短接。
通過參數 P11 可以將制冷喜好的輸出最小值限制在 0 到100％。 這可以用來確保最小送風量。當和 VAV控制器共同使用時，這種設定必須加以考慮。
T 房間溫度
Y10 輸出百分比
W 房間溫度設定點
XpH 供熱比例段
XpK 制冷比例段
VR 制冷輸出最小限定 0～100％
C/O 冷熱切換
輸出信號反相：
可以通過設定 DIP2，輸出反相信號。如果設為 ON，0V的信號對應 0％而 10V 對應 100％；如果設為 OFF，0V 對應 100％而 10V
則對應 0％。
這一功能對于常開閥的應用場合比較有實用價值。
回風溫度：
RDU20 可提供基于房間溫度或回風溫度的控制。 如果在 B1－M 連接溫度傳感器 QAH11.1，則回風溫度自動取代房間溫度，通過參數 P12 可以顯示實際使用的溫度傳感器類型。
顯示
如果 DIP 開關 1 設為 ON（出廠設定） ，那么溫控器顯示測得的房間溫度或者回風溫度（除非臨時性選擇參數或者設定值） 。如果DIP 開關設為 OFF，那么溫控器顯示實際的設定值（正常模式或者節能模式） 。在這種情況下，實際溫度的讀數只有通過 P13 臨時讀取。
運轉模式：
可以提供以下幾種模式：
正常模式
帶自動切換的供熱或者制冷模式。在正常運轉模式下，控制器維持在設定值。
節能模式
轉換開關可以與狀態輸入點 D1－GND連接。當開關關閉時（例如，打開窗戶） ，運轉模式會從正常轉換成節能模式。在這種運轉模式中，能維持供熱或供冷的相應設定值（設定控制參數 P01和 P02） 。如果節能模式設定值設為零，則當開關觸點閉合時，控制器將關閉。
開關是常開的。
當進入節能模式的時候，狀態輸入點 D1－GND 的優先權超過RDU50.2 的開關“Heat”和“Cool” ，但不超過“OFF” 。
設定控制參數
一系列的控制參數設定可優化控制性能。 這些參數也可以在運轉時而不需打開溫控器進行設定。在電源切斷的情況下，仍可維持所有設定的控制參數。
設定
參數可通過如下方法來改變：
1. 同時按“＋”和“－”鍵 3－5 秒鐘，放開，在 2 秒鐘內，再按“＋”鍵 3 秒鐘。這樣，會顯示“P01” 。
2. 重復按“＋”和“—”鍵選擇所需要的參數。
3. 同時 “＋” 和 “—” 鍵， 所選參數的當前值會出現， 重復按 “＋”和“—”鍵可對參數進行修改。
4. 再按“＋”和“—”鍵或最后按按鍵 5 秒鐘以后（P15 除外） ，會顯示最后的參數。
5. 如果你想顯示和修改其他參數，重復步驟 3 到5。
6. 最后顯示或設定 10 秒鐘之后，所有參數將會存儲并回到正常狀態。
西門子房間溫度控制器RDU50控制參數：
參數 | 意義 | 設定范圍 | 出廠缺省設置 |
P01 | 節能模式供熱設定點 （運轉模式轉換開啟） | 0：關閉 5…18℃（0.5K增量） | 16℃ |
P02 | 節能模式供冷設定點 （運轉模式轉換開啟） | 0：關閉 24…35℃（0.5K增量） | 28℃ |
P03 | 正常運行模式最小設定 點限值 | 5…20℃（0.5K增量） | 5℃ |
P04 | 正常運行模式最大設定 點限值 | 21…35℃（0.5K增量） | 35℃ |
P05* | 供冷切換溫度點 | 10…25℃（0.5K增量） | 16℃ |
P06* | 供熱切換溫度點 | 27…40℃（0.5K增量） | 28℃ |
P07 | 傳感器校驗 | -3…+3（0.5K增量） | 0K |
P08 | 供熱模式下的 P頻段 （或轉換偏差） | 0.5…+4K（0.5K增量 | 2K |
P09 | 供冷模式下的 P頻段 （或轉換偏差） | 0.5…+4K（0.5K增量） | 1K |
P10 | 積分時間（僅當 PI 控制時，DIP2 設為 ON） | 1…10min | 5min
|
P11 | 制冷模式最小輸出限定 （正常模式） | 0…100％（10％增量） | 0％ |
P12 | 使用的溫度傳感器（僅 顯示，無設定） | 1：房間溫度傳感器 2：回風溫度傳感器 | - |
P13 | 目前房間溫度讀數值 （僅顯示，無設定） | 0…49℃＝目前溫度值 | - |
P14* | 目前冷暖切換溫度讀數 值和目前運行模式 （ ） （僅顯示， 無設定） | 100＝輸入點開啟（無傳感器連接， 供熱模式 ） 0…49℃＝目前溫度值 00＝輸入點連接，供冷模式 | - |
*僅適用于 RDU50，而對于 RDU50.2，響應的位置顯示為“NA” 。
設備組合
類型 | 型號 | 技術參數表 |
電纜溫度傳感器 | QAH11.1 | 1840 |
水管用轉換安裝配件 | AGR86.3 | 1840 |
風管用轉換安裝配件 | AGR22.2 | 1831 |
0 到10V水閥執行器 | SSB31… SQS65… SSA31… | 4891 4573 4893 |
0 到10V風閥執行器 | GDB161.1E… GLB161.1E… GCA161.1E… GBB161.1E… GIB161.1E… | 4634 4634 4637 4636 4635 |
VAV控制器（配合 RDU50） | GDD181.1E/3 GLB181.1E/3 | 3544 3544 |

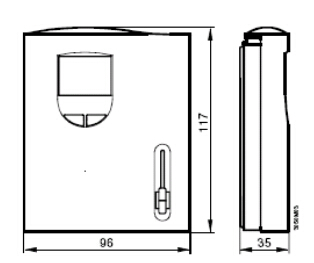

西門子房間溫度控制器RDU50機械設計：
溫控器包括兩部分：
● 塑料外殼內含電路板，操作部件和內置的房間溫度傳感器
● 底板
外殼和底板通過兩個螺絲安全連接。
底板有螺絲端子。DIP開關位于外殼后面。
設定和運行參數
圖例
1.顯示房間溫度或回風溫度，設定點和控制參數。
2.符號用于顯示目前房間溫度
3.正常模式
節能模式 （如無設定值＝參數設為零， 那么將不出現該標記）
4.制冷閥或風門開啟
供熱閥或風門開啟
5.按鍵用于調整設定點和控制參數
6.手動冷熱設定開關（僅 RDU50.2）
DIP 開關設定
DIP開關 | 意義 | 開狀態（出廠設定） | 關狀態 |
1 | 溫度或設定點的顯示 | 顯示房間溫度（或回 風溫度） | 顯示設定點 |
2 | 信號反相 0 到10V | 常閉執行器 輸出 0～10V | 常開執行器 輸出 10～0V |
附件
描述 | 型號 |
面板 120×120mm用于 4”×4”接線端子盒 | ARG70 |
面板 96×120mm用于 2”×4”接線端子盒 | ARG70.1 |
面板用于 112×130 表面布線 | ARG70.2 |
工程注意事項

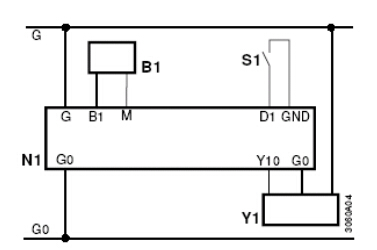

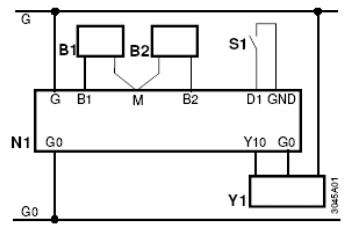

RDU50 帶有冷熱切換輸入點 B2－M：
在沒有自動切換的系統中，溫度傳感器可以被外部開關代替（注意電壓適用） ，可用于手動切換。
如果系統為連續供熱模式，那么無需連接溫度傳感器。
如果系統為連續制冷模式，那么 B2和 M 必須連接。
西門子房間溫度控制器RDU50安裝和調試：

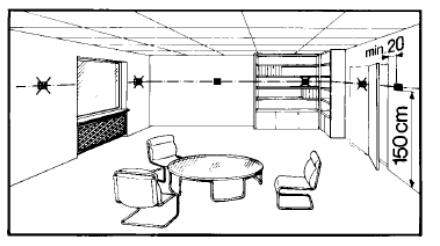

安裝位置：在墻上和風機盤管內。不要裝在墻腳或書架上，不要裝在窗簾后面，應盡量避免靠近熱源或受到太陽輻射。安裝高度距地面約 1.5 米。連接線可埋在墻內的安裝盒里。
檢查 DIP開關的位置，如有需要，改變它們。
當接通電源，溫控器的液晶會閃亮表明重新設定參數，會持續 3秒鐘。然后，溫控器準備工作。
在固定轉換傳感器之前， 熱導粘貼物必須粘貼在傳感器應放的管道位置上。
溫控器包裝內有安裝說明書。
校準傳感器
如果溫控器顯示的房間溫度與有效標準溫度有偏差， 溫度傳感器可以重新校準。在這種情況下，參數 P07 必須改變。
