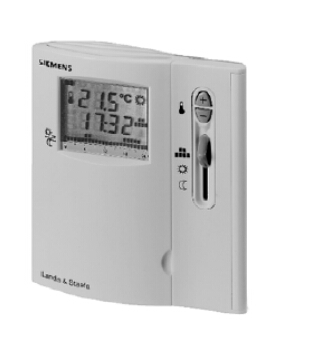

西門子房間液晶顯示溫度控制器RDE101：
帶7日時間開關和液晶顯示的房間溫度控制器
供熱系統：
二通閥控制輸出開關信號給供熱系統
工作模式：正常和節能
7 日時間開關和手動操作
電源供電 AC230V（RDE10）或電池供電 DC3V（RDE10.1）
西門子溫度控制器RDE101用途：
RDE10…用來在供熱系統中控制房間溫度
典型應用：
● 居住房
● 商業區
● 學校

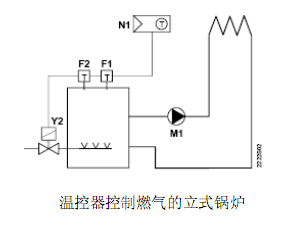

控制下列設備部件
● 熱閥或區域閥
● 燃?xì)饣蛴腿紵?
● 風機
● 泵
西門子溫度控制器RDE101功能：
溫控器通過內置溫度傳感器， 通過控制指令來維持房間溫度設定點。開關誤差為 1K。

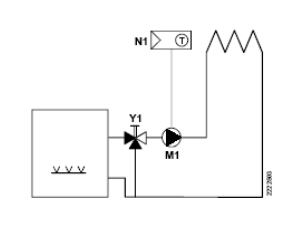

功能圖
T房間溫度
SD 開關誤差
W房間溫度設定點
Q14 輸出信號
西門子溫度控制器RDE101運轉模式：
RDE10…提供正常模式、節能或停止這三種可選模式。正常模式和節能模式的區別僅是房間溫度設定點的不同�？赏ㄟ^ 7 日時
間開關自動或通過運行模式選擇開關手動進行轉換。
正常模式：
正常模式下，顯示屏顯示符號“ ” 。按“＋”和“－”鍵，可調節溫度設定值。
節能模式或停止：
節能模式下，顯示屏顯示符號“ ” 。按,“＋”和“－”鍵，可調節溫度設定值。
節能模式下，溫控器可轉換到停止?fàn)顟B(tài)。選擇設定值 5℃，然后按住“－”鍵 4 秒即可。在這種情況下，符號“”不會顯示。
7 日時間開關
將調節運行模式選擇開關撥到位置（
）或（
） ，可自動或手動轉換。當運行模式選擇開關撥到位置“
” ，將根據選擇的開關模式自動轉換�？蛇x擇一周內詳細的開關模式。
出廠設置
時間 | 正常模式 | 節能模式 |
星期一（1）－星 期五（5） | 6：00－8：00 和 17：00－22：00 | 22：00－6：00和 8：00－17：00 |
星期六（6）－星 期日（7） | 7：00－22：00 | 22：00－7：00
|
按“＋”和“－”鍵可重新調節當前設定點。下次自動或手動轉換時，設定點將回到初始值。
當運行模式開關設置為“
”或“
”時，RDE10 將維持正常運行或節能模式。

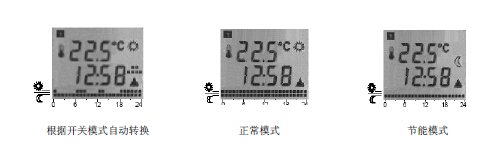

顯示：
數字顯示屏顯示實際室溫，時間，日期，當前開關模式和當前運行模式符號。 帶閃光時間指示器的開關模式在正常模式時顯示雙桿，在節能模式時顯示單桿。供熱輸出時，顯示三角形符號。
備注
電源切斷時，設定值和運行模式轉換所需信息可保留 3 秒鐘。這足以應付出現短時間內斷電（RDE10）或更換電池的狀況（RDE10.1） 。
選型概覽
| 型號 特性 | |||
定貨 | RDE10 電源供電 AC230V RDE10.1 電池供電 DC3V | |||
連接設備 | 定貨時，請給出名稱和型號，如果房間溫度控制器 RDE10。 對于閥門執行器，定貨時作為單獨項目。 | |||
附件 | 類型 | 型號 | 技術參數表 | |
動作開關執行器 | SFA21… | 4863 | ||
熱執行器（散熱器閥門） | STA21… | 4893 | ||
熱執行器（小型 2.5mm 閥門） | STA21… | 4878 | ||
| ||||
| 描述 | 型號 | ||
面板120×120mm用于4”×4”接線端子盒 | ARG70 | |||
面板 96×120mm 用于 2”×4”接線端子盒 | ARG70.1 | |||
面板用于 112×130 表面布線 | ARG70.2 | |||

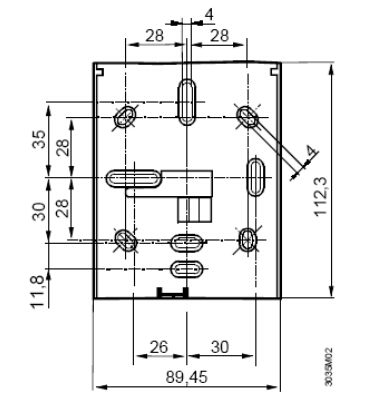

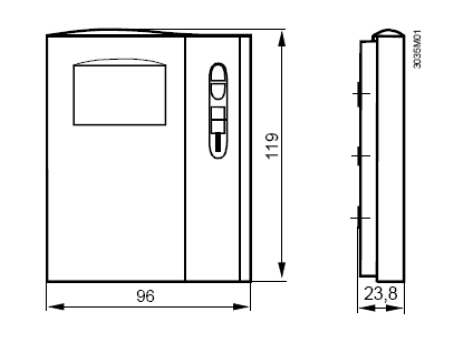

機械設計
溫控器包括兩部分：
● 帶數字顯示的塑料外殼，內含電路板，操作部件和內置的房
間溫度傳感器
● 安裝底板
外殼和安裝底板通過螺絲連接。
底板帶有螺絲端。

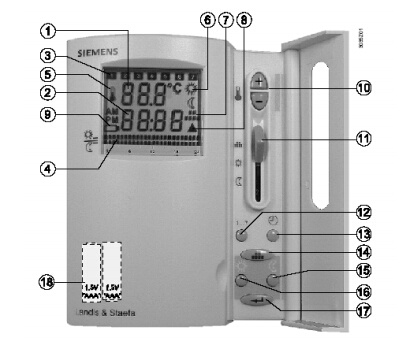

圖例
1. 用攝氏或華氏溫度顯示房間溫度
2. 當前時間，格式 00：00－23：59
3.當前日期（星期一到星期日）
4.帶閃光時間指示器的當前開關模式
5.符號用來顯示房間實際溫度
6.正常模式
節能模式
7.符號用來顯示自動模式或選擇開關模式
8.加熱
9.符號顯示需要更換電池（只適合電池供電的型號）
10.按鈕調節設定值、時間和轉換時間
11.運行模式開關
12.設定日期
13.設定時間
14.開關模式選擇和停止設定模式
15.節能模式調節設定點
16.正常模式調節設定點
17.按鈕確認開關模式設定
18.電池盒（只適合電池供電的型號）
注意事項

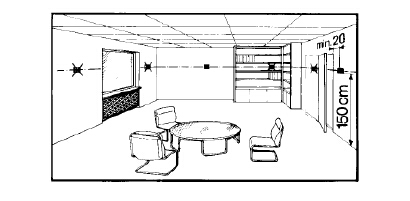

房間溫度控制應安裝在避免受到太陽輻射或其他冷熱源影響的位置。 安裝高度距地面約 1.5 米。
溫控器可裝在墻內的安裝盒里。
● 只有專業人員才可以打開溫控器
注意：AC230V
● 電纜必須用絕緣材料包好滿足電壓要求。
安裝和調試

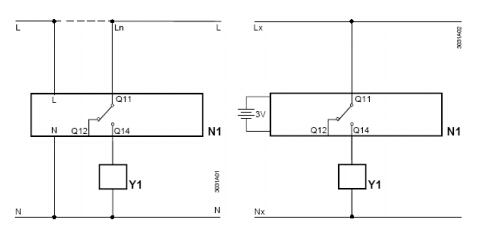

安裝溫控器時，先固定底板，然后連接電路，通過螺絲將外殼與底板連接（可參考安裝說明） �？刂破鞅仨毎惭b在平整的墻壁上
并遵照當?shù)氐臈l例。 如果房間里有熱輻射閥， 應把閥門全部打開。
維護
溫控器免維護。
校準傳感器
如果溫控器顯示的房間溫度與有效標準溫度有偏差， 溫度傳感器可以重新校準。 為了校準溫控器， 必須同時按 “
” 和 “
”鍵 3 秒鐘。然后，按 “＋”和“－”鍵可以最大±3k 的幅度改變顯示的溫度。最后按鍵 5 秒鐘之后，溫控器將自動回到正常狀態。
更換電池
（只適合電池供電的型號）
如果電池符號出現，電池電力不足，需要更換。
重置
需要重新設置，首先按住“ ”鍵，然后同時按“＋”和“－”鍵 3 秒鐘。所有設置將被重新設為標準值。
