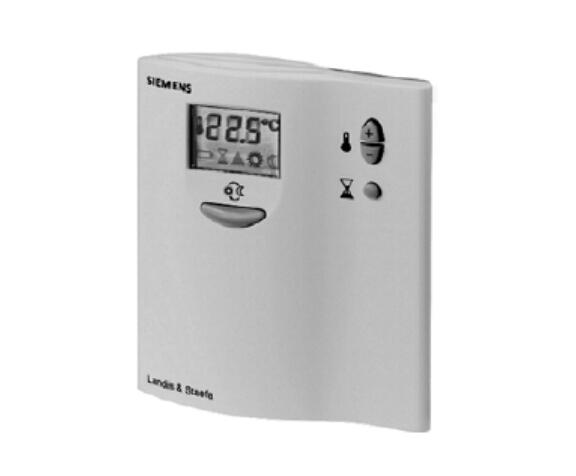

帶液晶顯示的
西門子房間溫度控制器RDD10CN...
供熱系統
二通閥控制輸出開關信號給供熱系統
工作模式：正常和節能
自動模式切換選項
電源供電AC230V（RDD10）或電池供電DC3V（RDD10.1）
西門子房間溫度控制器RDD10CN用途：
RDD10…用來在供熱系統中控制房間溫度

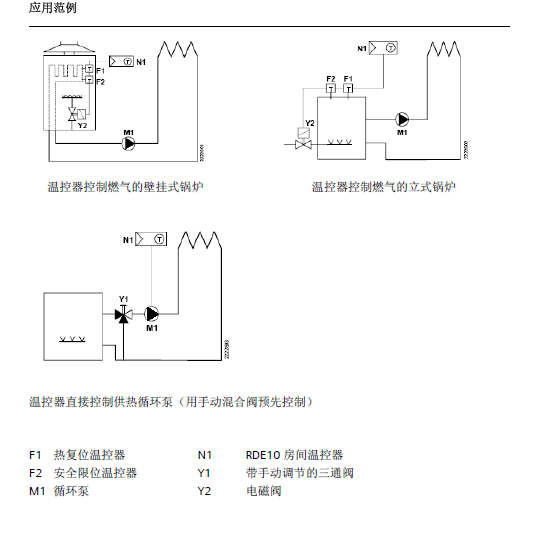

典型應用：
● 居住房
● 商業區
● 學校
控制下列設備部件
● 熱閥或區域閥
● 燃?xì)饣蛴腿紵?/span>
● 風機
● 泵
西門子房間溫度控制器RDD10CN功能：
溫控器通過內置溫度傳感器，通過控制指令來維持房間溫度設定點。開關誤差為1K。

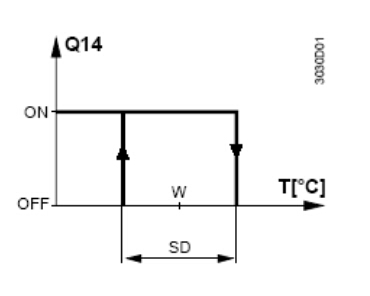

功能圖
T房間溫度
SD開關誤差
W房間溫度設定
Q14 輸出信號
運轉模式
RDD10…提供正常模式、節能或停止這三種可選模式。正常模式和節能模式的區別僅是房間溫度設定點的不同。從正常模式到節能模式的切換只需按一個按鍵即可。

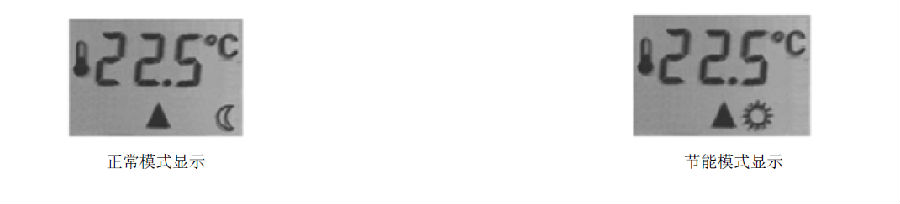

正常模式
正常模式下，顯示屏顯示符號“
”。按“＋”和“－”鍵，可調節溫度設定值。
節能模式或停止
節能模式下，顯示屏顯示符號“
”。按,“＋”和“－”鍵，可調節溫度設定值。當節能溫度設定值設置為“0”時，溫控器即被關閉，也就是說，這時RDD10…在節能模式下不工作。在這種情況下，符號“
”不顯示。
自動模式切換
當通過手動設置切換到這一模式時，工作模式會被自動設置到一段可調節的時間段里。這個時間段可通過按沙漏型按鍵以后用“＋”和“－”鍵來調節。工作模式的啟動通過DIL 開關鍵來設置，從正常模式到節能模式到關閉，反之亦然。工作模式可以在延遲時間過去之前手動設置。當延遲啟動之時，沙漏型標志就會出現在顯示器上。
顯示
數字顯示屏顯示實際室溫和當前運行模式符號。供熱輸出時，顯示三角形符號。當自動模式切換啟動時，就會出現沙漏型標志。
房間溫度控制器RDD10CN選型概覽：
型號 | 特性 |
RDD10 RDD10.1 | 電源供電AC230V 電池供電DC3V |
RDD10CN定貨:
定貨時，請給出名稱和型號，如：房間溫度控制器RDD10CN。
對于閥門執行器，定貨時作為單獨項目。

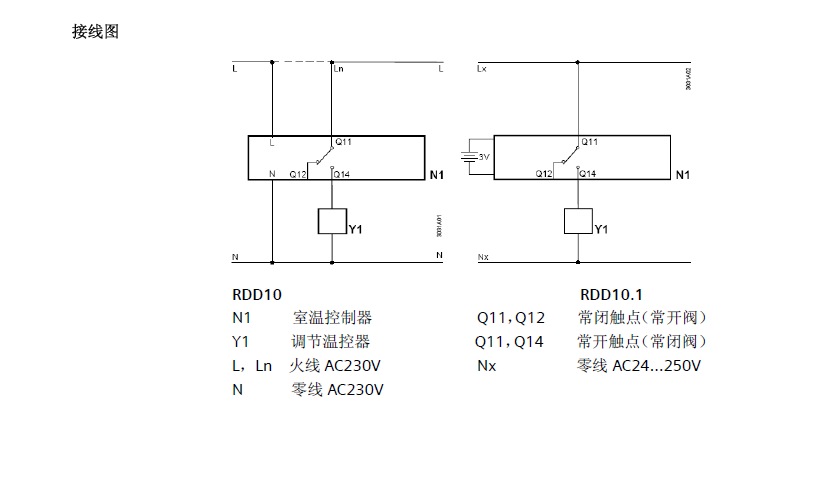

房間溫度控制器RDD10CN連接設備：
類型 | 型號 | 技術參數表 |
動作開關執行器 | SFA21… | SFA21… |
熱執行器（散熱器閥門） | STA21… | 4893 |
熱執行器（小型2.5mm 閥門） | STP21… | 4878 |
房間溫度控制器RDD10附件：
描述 | 型號 |
面板120×120mm用于4”×4”接線端子盒 | ARG70 |
面板96×120mm 用于2”×4”接線端子盒 | ARG70.1 |
面板用于112×130 表面布線 | ARG70.2 |

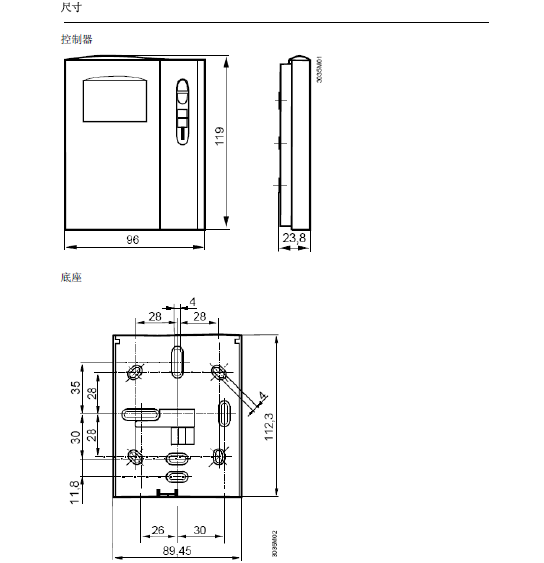

RDD10CN機械設計
溫控器包括兩部分：
● 帶數字顯示的塑料外殼，內含電路板，操作部件和內置的房間溫度傳感器
● 安裝底板
外殼和安裝底板通過螺絲連接。
底板帶有螺絲端。DIP 開關在外殼的后面。

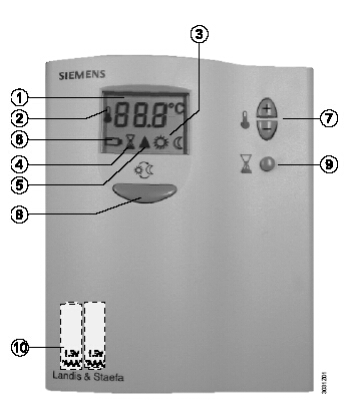

1. 顯示房間溫度、溫度設定值和自動模式切換時間
2. 顯示房間實際溫度
3. 正常模式
節能模式
4. 標志顯示, 當顯示工作模式切換時間或工作模式切換啟動
5. 加熱
6. 符號顯示需要更換電池（只適合電池供電的型號）
7. 按鈕調節設定值和工作模式切換時間
8. 按鈕調節工作模式切換“正常模式<Æ節能模式”
9. 按鈕調節工作模式切換時間
10. 電池盒（只適合電池供電的型號
正常模式和節能模式的房間溫度設定值以及工作模式切換時間都由按鈕來調節。工作模式切換也可通過按按鈕實現。
自動模式下的工作模式切換可通過DIP開關來選擇。
DIP 開關號碼 | 含義 | ON | OFF |
1 | 自動模式下的 工作模式切換 | 從正常模式到節能模式或關閉的自動模式切換 | 從節能模式或關閉到正常模式的自動模式切換 |
房間溫度控制器RDD10CN安裝注意事項：

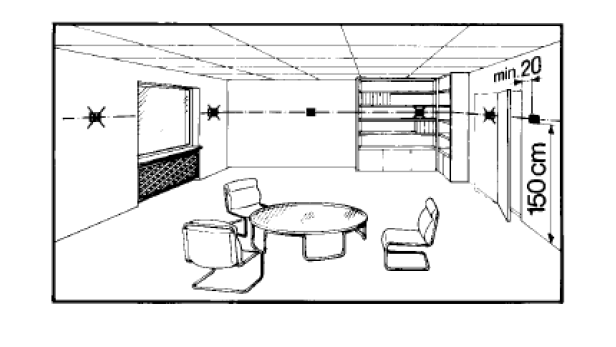

房間溫度控制應安裝在避免受到太陽輻射或其他冷熱源影響的位置。安裝高度距地面約1.5 米。
溫控器可裝在墻內的安裝盒里。
● 只有專業人員才可以打開溫控器
注意：AC230V
● 電纜必須用絕緣材料包好滿足電壓要求。
房間溫度控制器RDD10安裝和調試
安裝溫控器時，先固定底板，然后連接電路，通過螺絲將外殼與底板連接（可參考安裝說明）�？刂破鞅仨毎惭b在平整的墻壁上并遵照當?shù)氐臈l例。如果房間里有熱輻射閥，應把閥門全部打開。
RDD10維護
溫控器免維護。
如果溫控器顯示的房間溫度與有效標準溫度有偏差，溫度傳感器可以重新校準。為了校準溫控器，必須同時按 “
”和“
”鍵3秒鐘。然后，按 “＋”和“－”鍵可以最大±3k的幅度改變顯示的溫度。最后按鍵5秒鐘之后，溫控器將自動回到正常狀態
更換電池 （只適合電池供電的型號）
如果電池符號出現，電池電力不足，需要更換。
