西門子壓差傳感器QBM2030用途：
線性壓力特性與可選擇的壓力測量范圍
工作電壓 AC 24 V 或 DC 13.5 ... 33 V
信號輸出 DC 0 ... 10 V
零點調整
由外殼內的集成支架帶來的簡單和快速的安裝
校準和溫度補償測量信號
供貨時提供風管連接裝置
壓差傳感器QBM2030應用：
壓力差傳感器獲取空氣和非腐蝕性氣體的壓力差。
應用領域：
測量通風設備和空調管道中的細微的壓力差。
檢查空氣流量。
監控過濾器和控制風扇
壓差傳感器QBM2030型號概述：
| 型號（ASN） | 產品編號 | 壓力測試范圍 | 輸出信號 | ||
| 測量范圍1 | 測量范圍2 | 測量范圍3 | |||
| QBM2030-1U | S55720-S244 | ±50Pa | ±100Pa | 0...100Pa | 0...10VDC |
| QBM2030-5 | S55720-S245 | 0...200Pa | 0...250Pa | 0...500Pa | 0...10VDC |
| QBM2030-30 | S55720-S246 | 0...1000Pa | 0...1500Pa | 0...3000Pa | 0...10VDC |
單位Pa-bar 100Pa=1hPa=1mbar
訂貨及運輸：當訂購壓差傳感器時，請列舉產品數量，類型及產品名字
例如：
類型（ASN） QBM2030-1U | 產品編號（SSN） S55720-S244 | 產名 壓差傳感器 |
附件：額外的風管探頭可根據測量要求提供。根據安裝位置可提供多種安裝支架。
類型 | 名稱 | 數據表 |
AQB2000 | 針對安裝獨立風管內的傳感器的安裝支架 | N1590 |
AQB21.2 | 安裝支架5個，用于頂部導軌DIN，HT35-7.5 | N1590 |
FK-PZ1 | 不銹鋼制短風管探針，用于簡單，快速和密封安裝 | N1590 |
K-PZ2 | 鋁制長風管探針，帶節流板，用于精確測量 | N1590 |
壓差傳感器QBM2030運行模式：
傳感器通過硅橡膠膜和陶瓷桿獲取壓差值，該傳感器通過被感應到的偏差值形成線性的DC0...10V溫度補償輸出信號。
壓差傳感器QBM2030機械設計：
壓差傳感器由以下組成：
傳感器外殼固定支架，電纜入口，帶有安全螺絲釘?shù)目梢苿?dòng)口蓋。
壓力室采用膜和陶瓷桿
含接線端子盒用于選擇測量范圍的DIP開關的印刷電路板（見“調試注意事項”）
零點調整按鈕（見“調試注意事項”）

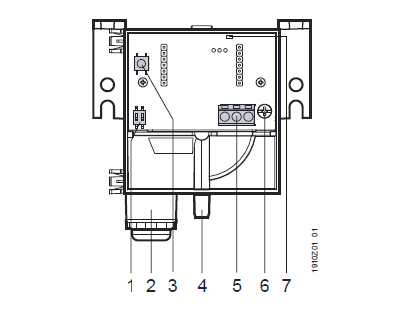

裝置和元件: 1 2個用于選擇測量范圍的DIP開關 2 電纜密封壓蓋口 3 零點調節按鈕 4 連接口（見“調試注意事項”） 5 接線端子 6 鉸接蓋的安全螺絲 7 顯示零點調節的LED |
壓差傳感器工程注意事項：
必須使適合安全特低電壓（SELV）的變壓器。它必須有單獨的線圈及設計為100%的功率。變壓器的尺寸和保險絲必須符合當?shù)氐陌踩ㄒ?guī)。
遵守允許的最大電纜長度。如果電纜長度超過5米，并且可以運行平行的電源電纜：使用屏蔽電纜！
安裝注意事項：
壓差傳感器可以直接安裝在風管、墻壁、吊頂以及控制面板上。提供的2米塑料管可以進行修改，以連接風管。
為了實現“技術數據”中的外殼防護等級，壓差傳感器必須使壓力測口向下安裝。另外，傳感器必須高于風管探針。
警告：如果壓力測口朝上或者低于風管插針，可能會在壓力傳感器內聚積冷凝水，對傳感器造成損害。
注意事項：壓力測試口的測試口連接到以下壓差傳感器
| 在風管處 | 在壓差傳感器處 | |
| 在高壓力處連接測壓口（低真空度） | 連接到壓力測口"P1"or"+" | |
| 在低壓力處連接測壓口（高很空度） | 連接到壓力測口"P2"or"-" |
傳感器供貨時有安裝說明。
對于安裝和安裝位置詳細信息，請咨詢廣州市科盈自動化儀器設備公司專業工程師
壓差傳感器QBM2030調試注意事項：
警告： 在“技術參數”中列出數據只有在傳感器垂直安裝的前提下才是有效地（壓力測試口向下）
傳感器校準：水平安裝（外殼蓋子在頂上或者底部）時可能出現數值偏差。偏差值可以通過零點調整來彌補。
零點調整 | 另請參閱設置和連接元件 1.接線端子-不要在此時連接測壓口 2.按零點調整按鈕超過2秒鐘，知道LED短暫亮起 3.連接測壓口 |
設置測量范圍 | DIP開關時間是用來個別調整壓力測量范圍 多方面DIP開關定位在鉸鏈蓋的內側 |

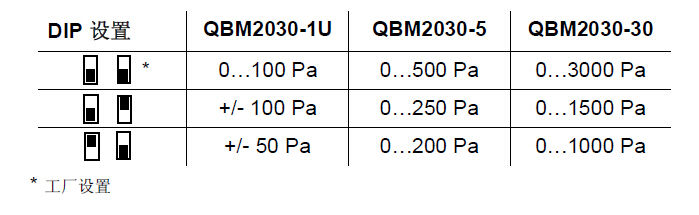

可調整的測量范圍 |
|
