西門子二通法蘭閥VVF40應用：
• GG20/GG25球墨鑄鐵
• DN15 ~ DN150 mm
• Kvs 1.9 ~ 300 m3/h
• 20 mm或40mm行程
• 可與SQX… SKD… SKB… SKC執行器配套使用
西門子二通法蘭閥VVF40尺寸介質：
作為控制閥門或關斷閥門，應用于供熱、通風、空調系統，參考DIN32730標準
只能應用于閉式系統。
使用標準閥桿密封的標準型號:
冷 凍 水 低 溫 熱 水 高 溫 熱 水 水 與 防 凍 液，最 大50%容積比率1) 2) 溴 化 鋰 溶 液1) 2) | −25 ... +130 °C |
1) 溫度低于0度的介質，必須安裝閥桿加熱器ASZ6.5，以防止凍結
2) 加入防凍液的水溶液，最低 –10度參考 DIN3158（class I ）標準，最低 –25度參DIN3158（class II）標準。
西門子二通法蘭閥VVF40標準類型：
類 型 | DN [mm] | Kvs [m3/h] | Sv | Δpvmax. [kPa] |
VVF40.15-1.9 VVF40.15-3 VVF40.25-5 VVF40.25-7.5 VVF40.40-12 | 15/10 15 25/20 25 40/32 | 1.9 3 5 7.5 12 | > 50 | 100 |
VVF40.40-19 VVF40.50-31 VVF40.65-49 VVF40.80-78 VVF40.100-124 VVF40.125-200 VVF40.150-300 | 40 50 65 80 100 125 150 | 19 31 49 78 124 200 300 | > 100 | 100 |
DN = 標稱直徑
kvs = 標稱流量
Sv = 范圍系數
Δpvmax =閥門在全部行程中兩端能承受的最大壓差
附件：ASZ6.5 電子加熱器, AC 24 V, 在介質溫度低于0度時使用
訂貨：訂貨時請指明數量，產品名稱，類型編號，舉例：2臺二通座式閥門，PN16，型號為VVF40.50-31
發貨：• 閥門和執行器是分開包裝的
• 閥門不附帶安裝法蘭及密封墊
兼容性
電子執行器
Landis & Steafa 之SKB…, SKC…, SKD…與 SQX系列執行器有如下型號:
• AC 24 V / AC 230 V 3位控制信號
• AC 24 V with a DC 0 ...10 V or DC 4 ... 20 mA 比例控制信號
執行器 | |||||||||
SQX... | SKD... | SKB... | SKC... | ||||||
閥門類型 | H100 | Δpmax | Δps | Δpmax | Δps | Δpmax | Δps | Δpmax | Δps |
[mm] | [kPa] | ||||||||
VVF40.15-1.9 | 20 | 100 | 1600 | 100 | 1600 | 100 | 1600 | - - - - - - - - - | - - - - - - - - - |
VVF40.15-3 | |||||||||
VVF40.25-5 | 1500 | ||||||||
VVF40.25-7.5 | |||||||||
VVF40.40-12 | 500 | 750 | |||||||
VVF40.40-19 | |||||||||
VVF40.50-31 | 300 | 450 | 1200 | ||||||
VVF40.65-49 | 175 | 250 | 700 | ||||||
VVF40.80-78 | 80 | 100 | 150 | 450 | |||||
VVF40.100-124 | 40 | - | - | - | - | - | - | 100 | 300 |
VVF40.125-200 | - | - | - | - | - | - | 175 | ||
VVF40.150-300 | - | - | - | - | - | - | 125 | ||
Data sheet | 4554 | 4561 | 4564 | ||||||
H100 = 閥門和執行器全開(100%)的行程
Δpmax = 電動閥門在全部行程中兩端能承受的最大壓差
Δps = 電動閥門在關閉時兩端能承受的最大壓差（關閉壓力）
氣動執行器：請與當?shù)豅andis & Steafa辦事處查詢氣動執行器事宜.

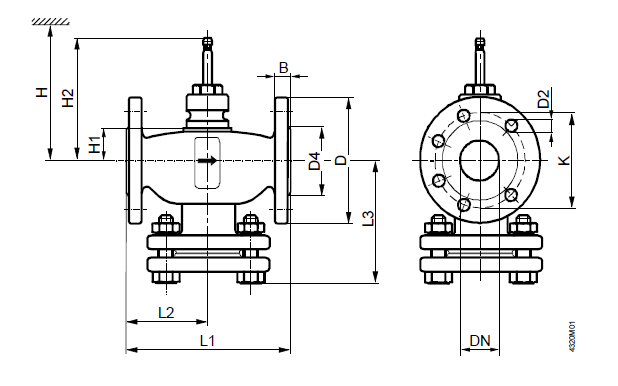

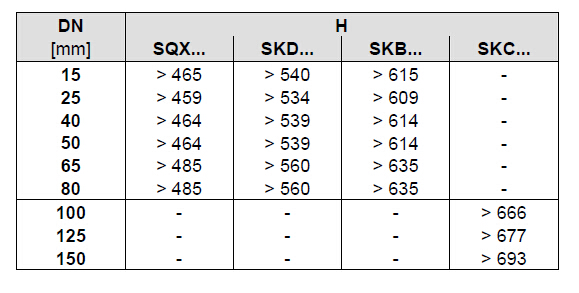

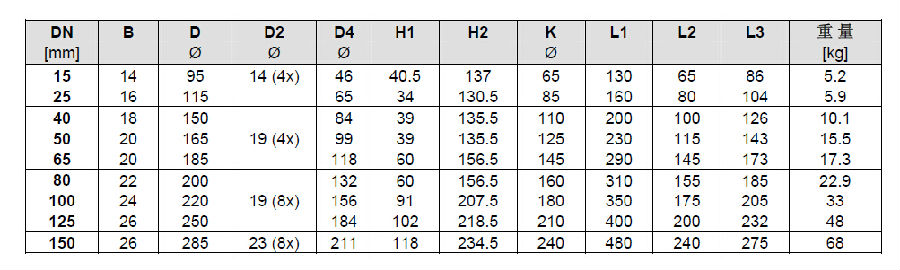

西門子二通法蘭閥VVF40機械設計：

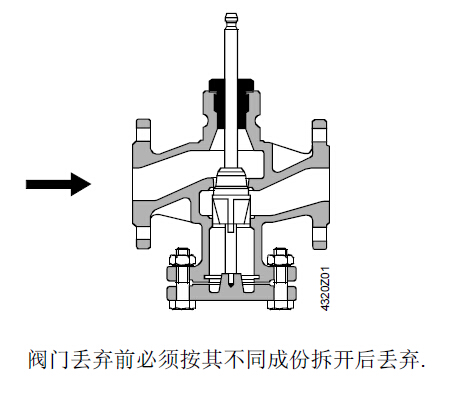

閥門切面：
有導向的拋物線活塞，與閥桿連接在一起，閥座與閥體安裝在一起.
VVF40…閥門不能通過拆除法蘭而當作三通閥門使用.
選型：
流量圖
100 kPa = 1 bar ≈ 10 mWG
Δpvmax = 電動閥門在全部行程中兩端能承受的最大壓差.
Δpv100 = 在V100流量上通過全部打開的閥門兩端壓差，kPa或者bar
&V100 = 流量 單位: m3/h or in l/s
西門子二通法蘭閥VVF40閥門特性:
0 ... 30 % ⇒ 線 性
30 ... 100 % ⇒ ngl = 3
VDI /VDE2173
西門子二通法蘭閥VVF40工作壓力與溫度：
在運行溫度-25~+125度，工作壓力按照ISO7268和EN1333分類，符合DIN4748和DIN3158
西門子二通法蘭閥VVF40工程應用：
• 在加熱系統工作時，閥門最好安裝在返回的管路，這樣密封墊運行在較低的溫度，可以延長其壽命.
• 水質應該參照VDI2035標準
• 建議：為了增加閥門的可靠性，請?jiān)陂y門入口前安裝過濾器
閥桿加熱器：在介質低于0度時，必須安裝閥桿電加熱器ASZ6.5以免閥桿凍結，為安全起見，電加熱器的工作電壓是AC 24V。
西門子二通法蘭閥VVF40安裝：閥門與執行器可在現場方便地安裝，無須特殊工具及調整。
安裝說明與閥門包裝在一起。
西門子二通法蘭閥VVF40調試：
只有在正確安裝了執行器之后才可以調節閥門。
• 閥桿縮回: 流量增加
• 閥桿伸出: 流量減少
維護：
當維修閥門時，關掉水泵和電源，關斷管路中的主要截止閥，泄掉管路中介質壓力并冷卻下來。如果必要，請斷開連接端子的導線，閥門只有在執行器正確安裝時才可重新調試。
閥桿密封圈：更換時不必將閥門從管路中拆下，必須待介質冷卻、泄掉壓力、閥桿處于完好情況才可更換 。
備品備件：
對于冷凍水、低溫?zé)崴�、高溫�(zé)崴�、溴化鋰�?25 ~ +130度），EPDM O型圈及銅卡環的密封圈的替代品為：
VVF40… DN15 ~80（閥桿直徑10mm） 4 284 8806 0
VVF40… DN100~150(閥桿直徑14mm) 4 679 5629 0
擔保：
Landis & Steafa對閥門的擔保在使用其他廠家的執行器時失效。
關于 ≥Pmax、 ≥Ps、泄漏率、噪音、壽命等技術參數，只在應用 “兼容性”一節中的Landis & Staefa 執行器時有效。
