西門子二通法蘭坐閥VVF43系列閥門：
· 介質溫度在-20…220 °C 的高性能閥門
· 球墨鑄鐵 EN-GJS-400-18-LT閥體
· DN 65…150
· kvs 50…400 m3/h
· 法蘭類型21, 法蘭設計為 B
· 與SKC.. 電動液壓執行器組合
二通法蘭坐閥VVF43用途：用于鍋爐, 區域供熱和制冷設備, 冷卻塔, 加熱機組, 和空調機組中作為控制或截止閥門.適用用于閉式或開式管路系統(注意避免氣蝕).
閥門 PN 16 | 執行器 行程 驅動力 技術參數表 | SKC.. 40 mm 2800 N N4566 | |||||
物料號 | DN | Kvs [m3/h] | SV | △ps △pmax [kPa] | |||
液體 | VVF43.65-50 | S55206-V100 | 65 | 50 | ＞100 | 700 | 650 |
VVF43.65-631） | S55206-V101 | 65 | 63 | ||||
VVF43.80-80 | S55206-V102 | 80 | 80 | 450 | 400 | ||
VVF43.80-1001） | S55206-V103 | 80 | 100 | ||||
VVF43.100-125 | S55206-V104 | 100 | 125 | 300 | 250 | ||
VVF43.100-1601） | S55206-V105 | 100 | 160 | ||||
VVF43.125-2001） | S55206-V106 | 125 | 200 | 175 | 160 | ||
VVF43.125-2501） | S55206-V107 | 125 | 250 | ||||
VVF43.150-3151） | S55206-V108 | 150 | 315 | 125 | 100 | ||
VVF43.150-400 | S55206-V109 | 150 | 400 | ||||
蒸汽2） | VVF43.65-50 | S55206-V100 | 65 | 5 | ＞100 | 1600 | 800 |
VVF43.65-63 | S55206-V101 | 65 | 63 | ||||
VVF43.80-80 | S55206-V102 | 80 | 80 | 750 | |||
VVF43.80-100 | S55206-V103 | 80 | 100 | ||||
VVF43.100-125 | S55206-V104 | 100 | 125 | 500 | |||
VVF43.100-1603） | S55206-V105 | 100 | 1503） | ||||
VVF43.125-200 | S55206-V106 | 125 | 200 | 300 | |||
VVF43.125-2503） | S55206-V107 | 125 | 2203） | ||||
VVF43.150-3153） | S55206-V108 | 150 | 2803） | 200 | |||
VVF43.150-4003） | S55206-V109 | 150 | 3603） | ||||
1) 閥門流量特性對kvs 值為 63 m3/h 閥從90% 行程開始, 對kvs值為100, 160, 200 和 250 m3/h 的閥從80%行程開始, kvs 值為315 m3/h 閥從70%行程開始優化成最大體積流量
2) 蒸汽介質時閥門反向安裝工作
3) 降低 kvs 值
DN = 標稱口徑
kvs = 在閥門全開(H100) 閥門前后閥差為100 kPa (1 bar)時冷水 (5...30 °C) 每小時流過閥門的額定流量
Sv = 可調比
Δps = 保證電動閥安全關閉的情況下閥門兩端的最大壓差（關閉壓差）
Δpmax = 閥門兩端的最大允許壓差, 在此壓差下電動閥在整個行程范圍內保證正常工作
閥門注意事項:當使用閥桿加熱元件介質溫度低于–5 °C 時, 密封函必須更換. 在此情況下, 更換的密封函需要單獨定貨 (物料號: 4 284 8806 0).
二通法蘭坐閥VVF43訂貨：
例如：
產品型號 | 物料號 | 描述 |
VXF43.65-63 | S55206-V115 | 三通法蘭閥, PN 16 |
SKC32.60 | SKC32.60 | 電動液壓執行器 |
備注：閥門, 執行器和附件分別包裝和供貨.
管道法蘭, 螺栓和法蘭墊圈需由現場提供.
型號 | 描述 | 行程 | 驅動力 | 工作電壓 | 控制信號 | 彈簧復位時間 | 運行時間 | LED | 手動調節 | 輔助功能 |
SKC32.60 | SKC32.60 | 40mm | 2800N | AC230V | 三位 | - | 120 S | - | 旋轉帶位置指示 | 1） |
SKC32.61 | SKC32.61 | 18 S | ||||||||
SKC60 | SKC60 | AC24V | 0...10V 4...20nA 0...1000Ω | - | 打開：120 S 關閉：20 S | √ | 2） | |||
SKC62 | SKC62 | 20 S | ||||||||
SKC62U | SKC62U | |||||||||
SKC62UA | SKC62UA | 3） | ||||||||
SKC82.60 | SKC82.60 | 三位 | - | 120 S | - | 4） | ||||
SKC82.60U | SKC82.60U | |||||||||
SKC82.61 | SKC82.61 | 18 S | ||||||||
SKC82.61U | SKC82.61U |
1) 輔助開關, 電位計
2) 閥位反饋, 強制控制, 閥門流量特性選擇
3) 附加序列控制, 行程限制, 和正/反作用選擇
二通法蘭坐閥VVF43產品資料：
· 安裝指南M4030 74 319 0749 0
· 基本資料P4030 包含閥門的背景信息和基本的技術知識

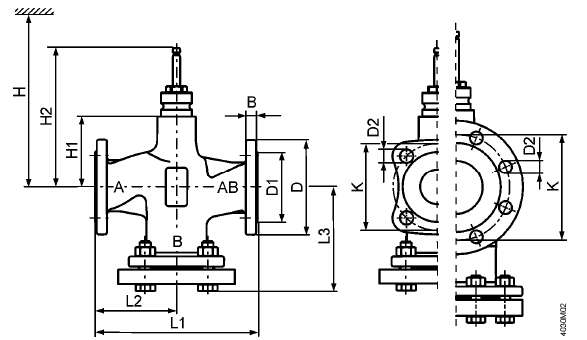

二通法蘭坐閥VVF43技術設計和機械設計：
下面的圖例顯示了閥門的基本設計. 結構特點, 例如閥塞的形狀.
注釋：不允許拆掉二通閥的盲板后作三通閥使用！
產品型號 | 物料號 | 描述 | 注釋 | |
ASZ6.5 | ASZ6.5 | 閥桿加熱元件 | 當介質溫度 < 0 °C 時需要 |
|
ASZ6.6 | S55845-Z108 | |||
- | 428488060 | 密封函 | V..F43.. 系列閥門加裝閥桿加熱元件并且介質溫度低于-5 °C時, 必須換用此密封函. | |
選型：
流量曲線圖：
pmax 值是針對合流閥. 而針對分流閥的pmax 值參見表 “型號概覽”,
二通閥流量特性：
0…30%: 線性
30…100%: 等百分比
ngl = 3 符合 VDI / VDE 2173
對kvs 值大的閥門,流量特性被優化,以實現最大
體積流量 kV100.
對下列閥門:
VVF43.125-250
VVF43.150-400
0…100%: 線性
二通法蘭坐閥VVF43工作壓力和介質溫度:
流體
針對 V..F43..
飽和蒸汽曲線; 蒸汽飽和度在曲線下 工作壓力依照 EN 1092, 對帶盲板的二通閥有效 工作壓力和介質溫度范圍參照ISO 7005, EN 1092 和 EN 12284標準 |
注釋：必須遵守當?shù)厮邢嚓P(guān)的法規
飽和蒸汽
過熱蒸汽
針對 VVF43..
介質 | 閥門 | 注釋 | |||
溫度范圍 | VVF43.. | VXF43.. | |||
Tmin [°C] | Tmax [°C] | ||||
冷凍水 | 1 | 25 | ■ | ■ | - |
熱水 | 1 | 130 | ■ | ■ | - |
高溫?zé)崴?/p> | 130 | 150 | ■ | ■ | - |
150 | 180 | ■ | ■ | - | |
防凍水 | -5 | 150 | ■ | ■ | V..F43: 當介質溫度低于–5 °C 時, 密封函必須更 |
-10 | 150 | ■ | ■ | ||
-20 | 150 | ■ | ■ | ||
冷卻水2) | 1 | 25 | ■ | ■ | |
鹽水 | -5 | 150 | ■ | ■ | V..F43: 當介質溫度低于–5 °C 時, 密封函必須更換. |
-10 | 150 | ■ | ■ | ||
-20 | 150 | ■ | ■ | ||
飽和蒸汽3) | 100 | 150 | ■ | - | - |
150 | 200 | ■ | - | - | |
過熱蒸汽3) | 120 | 150 | ■ | - | - |
150 | 220 | ■ | - | - | |
熱油 | 20 | 220 | ■ | ■ | 基于礦物油 |
潔凈水 (去除礦物質和離子) | 1 | 150 | - | - | |
1) 飽和蒸汽曲線上的不同區域
2) 開式管路
3) 蒸汽介質時閥門反向安裝
應用場合 | 閥門 | ||
VVF43.. | VXF43.. | ||
冷熱源 | 鍋爐設備 | ■ | ■ |
區域采暖 | ■ | - | |
制冷設備 | ■ | ■ | |
冷卻塔1) | ■ | ■ | |
分配 | 加熱機組 | ■ | ■ |
空調機組 | ■ | ■ | |
二通法蘭坐閥VVF43工程注意事項:
安裝位置:
閥門宜安裝在回程管道上, 這里的溫度較低且密封函負荷也較低.

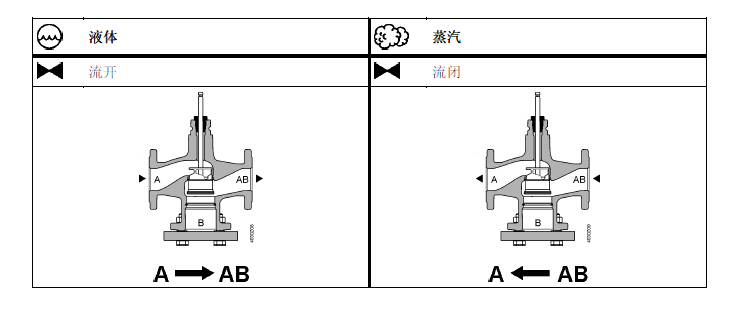

VVF43.. 系列閥門作為蒸汽閥使用時, 要反向安裝.
污物收集器:
在閥門前安裝過濾器或污物收集器以確保閥門調節功能, 和長時間的使用壽命. 從閥門和管道中處除污物, 焊渣, 等等.
氣蝕:根據介質溫度與壓力關系限制閥門前后的壓差就能避免氣蝕.
二通法蘭坐閥VVF43安裝注意事項:
安裝方位:
安裝方位即適用二通閥也適用三通閥.
閥門調試注意事項:只有在閥門和執行器正確組裝完畢后才可以調試閥門.
注釋:在所有安裝方位上確保執行器的推桿和閥門的閥桿可靠的連接.
功能檢查:
閥門 | 直通 AAB | 旁通 BAB |
閥桿伸出 | 關閉 | 打開 |
閥桿縮進 | 打開 | 關閉 |
閥門維護注意事項:
二通法蘭坐閥VVF43閥門無需維護.
在進行閥門或執行器維修前:
· 停止水泵并切斷電源
· 關閉截止閥
· 釋放管道系統中的壓力并等待管道完全冷卻
如有必要, 需拆除電氣連線.
由于使用了不同類型的材料, 閥門在報廢前必須被拆解. 依照法律規定或生態環境要
求某些閥門部件需要特別處理.
必須遵守當?shù)氐默F(xiàn)行法律法規.
保證:
閥門的技術參數僅適用于本文檔第三頁”設備組合”中所列西門子執行器配套使用的情況.
當使用其它制造商的執行器時, 西門子所保證的條款都將失效.
