西門子模塊化設備控制器- MEC

• 標準的DDC控制器

• 115.2Kbps自控層網絡(ALN)總線

• 10/100M TCP/IP 接口*

• 三條樓層級網絡(FLN)總線*

• 一條模塊擴展(EXP)總線*

• 用戶接口(MMI)

• 調制解調器接口(MODEM/MMI)

*

• 主板提供32路點

– AI (0-10V,4-20mA,1K RTD)

–AI (可作DI點用)

–DI (部分點可作脈沖輸入)

– AO (0-10V,4-20mA)

– DO(250VAC,4A)

• 手/自動切換開關*

MEC控制器特性

• 遠程信息訪問(MEDOM)

• 多用戶同時操作

• 菜單式操作界面(MMI)

– 監控點監視和顯示

– 監控點命令

– 報警報表和應答

• PPCL可編程語言

• 內置控制程序

– 閉環回路比例，積分和微分（PID）控制

– 先進的PID參數閉環系統可調算法

• 內置能源管理程序

– 峰值負載控制（PDL）

– 啟動－停止時間最佳化控制（SSTO）

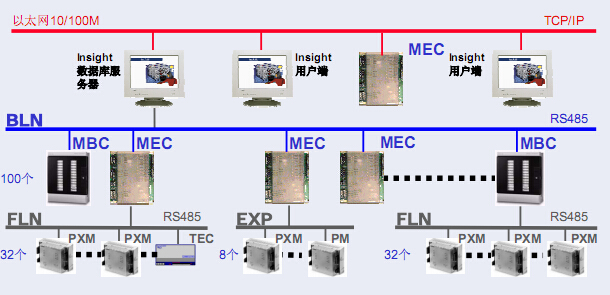

MEC在在Apogee系統中的位置 系統中的位置

增強型 增強型MEC控制器 控制器--1000系列

™ 32位Power PC處理器

Motorola MPC 857T/860T

™處理器主頻 48MHz

™主板提供32路點

•8 DI (前4個點可作脈沖輸入)

• 8 AI (0-10V，4-20mA，1K RTD)，可作DI點用

• 8 DO(250VAC,4A)

• 8 AO (0-10V，4-20mA)

™支持FLN總線*

™支持LonWorks總線*

™支持以太網接口*

*不同的型號支持不同的總線接口

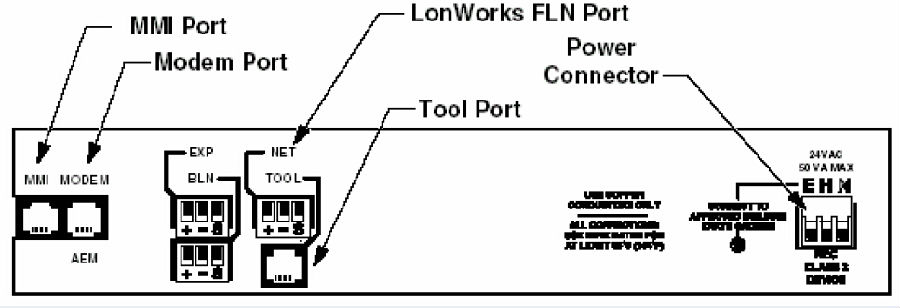

MEC控制器的 控制器的ALN總線

• 100個控制器

• RS485總線

• 115.2Kbps通訊速率

• 長達1200米

• 點對點通訊(Peer-to-Peer)

• 雙絞屏蔽線(24AWG)

• 接線應避免T型連接

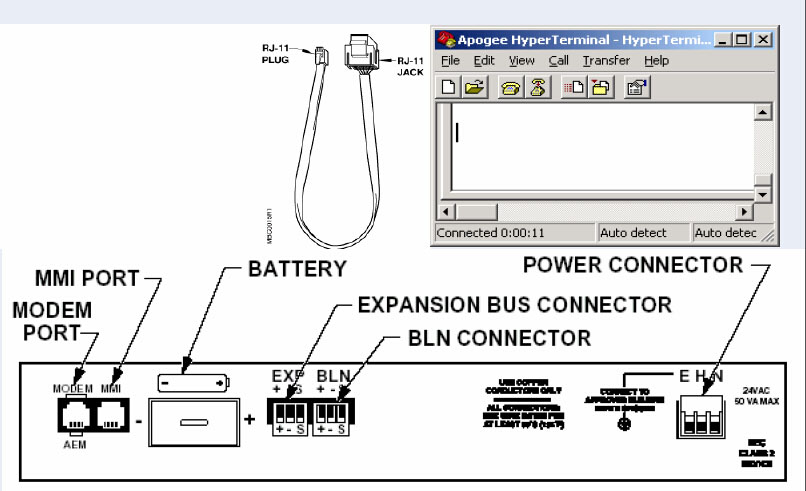

設置 ALN通訊

• 超級終端軟件

• 使用MMI端口

設置

• 設備(處理器)地址(Node)

•BLN通訊波特率

調試電纜 540-143

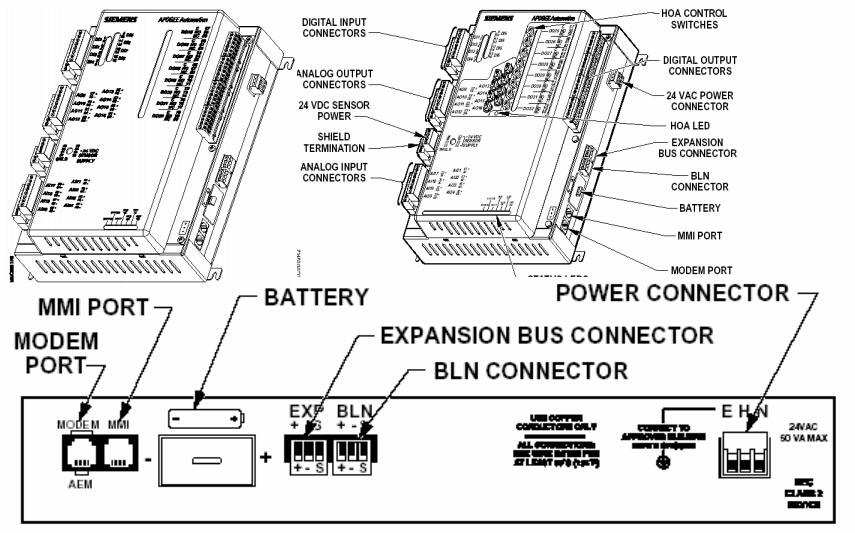

基本MEC控制器

• 主板提供32路點

–8 DI (前4個點可作脈沖輸入)

– 8 AI (0-10V，4-20mA，1K RTD)，可作DI點用

– 8 DO(250VAC,4A)

– 8 AO (0-10V，4-20mA)

*X10 – 帶手動／自動切換開關

基本MEC控制器（續）

為亞太設計的MEC控制器

• MEC 1101 / MEC 1201（EXP）

• 主板提供32路點

– 16 DI (前4個點可作脈沖輸入)

– 8 AI (0-10V，4-20mA，1K RTD)，可作DI點用

– 4 DO(250VAC,4A)

– 4 AO (0-10V，4-20mA)

• 無手動／自動切換開關可選

模塊化設備控制器 ( (MEC)

標準型MEC控制器類型，共8種

• MEC 1100 - 8DI,8DO,8AI,8AO                       549-610

• MEC 1200 - 8DI,8DO,8AI,8AO,EXP                   549-613

• MEC 1300 - 8DI,8DO,8AI,8AO,EXP,MODEM             549-616

• MEC 1110 - 8DI,8DO,8AI,8AO，HOA                  549-612

• MEC 1210 - 8DI,8DO,8AI,8AO,EXP，HOA              549-615

• MEC 1310 - 8DI,8DO,8AI,8AO,EXP,MODEM ，HOA       549-617

• MEC 1101 - 16DI,4DO,8AI,4AO                      549-611

• MEC 1201 - 16DI,4DO,8AI,4AO,EXP                  549-614

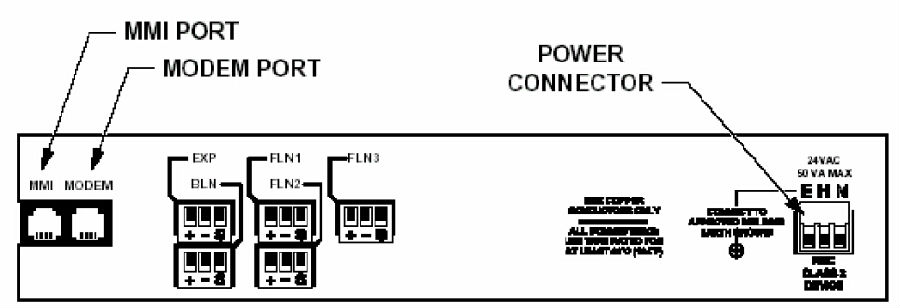

帶FLN總線的增強型 MEC控制器

• MEC 1200F/1210F/1300F/1310F

– 40M內存

• MEC 1200F/1210F*，3條FLN總線，EXP擴展總線

• MEC 1300F/1310F*，3條FLN總線，EXP擴展總線，MODEM接口

• 主板提供32路點

*1X10 – 帶手動／自動切換開關

帶 LonWorks總線的增強型 MEC控制器

• MEC 1200L/1210L/1300L/1310L

– 40M內存

• MEC 1200L/1210L*，1條LonWorks總線，EXP擴展總線

• MEC 1300L/1310L*，1條LonWorks總線，EXP擴展總線，MODEM接口

• 主板提供32路點

*X10 – 帶手動／自動切換開關

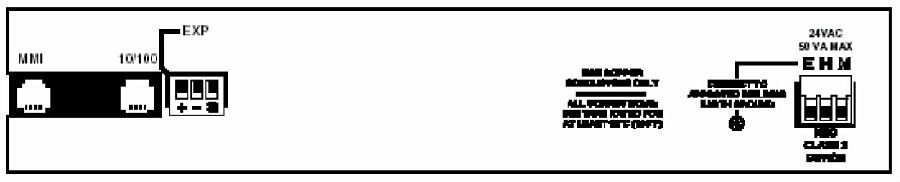

帶以太網接口的增強型 MEC控制器

• MEC 1100E/1110E/1200E/1210E

– 40M內存

• MEC 1100E/1110E*，1個以太網接口

• MEC 1200E/1210E*， 1個以太網接口，EXP擴展總線

• 主板提供32路點

*X10 – 帶手動／自動切換開關

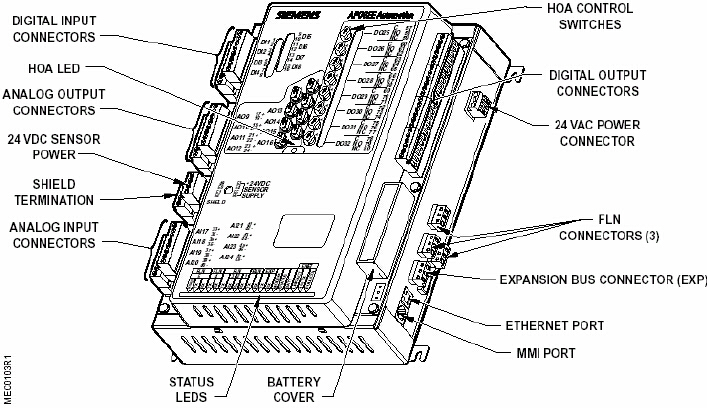

帶 FLN總線和以太網接口的增強型 MEC控制器

• MEC 1200EF/1210EF

– 72M內存

• MEC 1200EF，1個以太網接口， 3條FLN總線， EXP擴展總線

• MEC 1210EF， 1個以太網接口， 3條FLN總線， EXP擴展總線，HOA

• 主板提供32路點

增強型MEC控制器種類，共16 種

PXM 點擴展模塊 – Point  eXpansion  Module

• 支持點擴展總線EXP，每條EXP總線最多可連接8個擴展點模塊

• 支持樓層級網絡FLN，每條FLN總線最多可連接32個擴展點模塊

目前共有7種：

• 模擬擴展點模塊 -4AI，4AO

• 模擬擴展點模塊 -4AI，4AO，帶手動/自動開關

• 數字?jǐn)U展點模塊 -4DI，4DO

• 數字?jǐn)U展點模塊 -4DI，4DO ，帶手動/自動開關

• 數字?jǐn)U展點模塊 -8DI，4DO，(前4個點可作脈沖輸入)

• 數字?jǐn)U展點模塊 -8DI，4DO ，帶手動/自動開關

• 模擬擴展點模塊 - 8AI (0-10V，4-20mA，1K RTD)

– 可作DI點用

PXM 點擴展模塊(續)

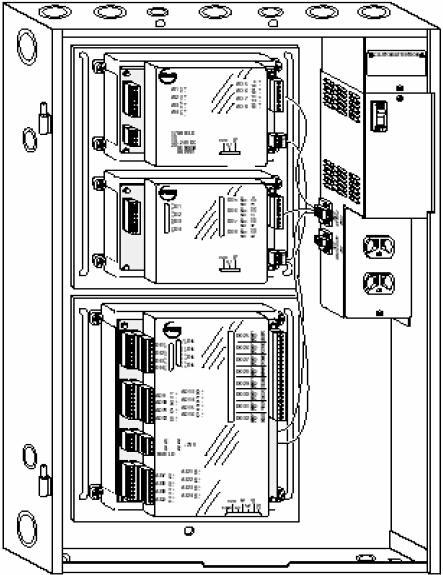

MEC 與點模塊的連接

•EXP總線

• 最長距離為61米

• 通訊速率為38.4Kbps

• 最多可連接8個點模塊

• 點地址為1-8

MEC/ MBC與點擴展模塊的連接

•EXP總線(MEC)

– 最長距離為61米

– 通訊速率為38.4Kbps

– 最多可連接8個點模塊

•FLN總線(MEC/MBC)

– 最長距離為1200米

– 通訊速率為4800，9600，19200，38400bps

– 最多可連接32個點擴展模塊

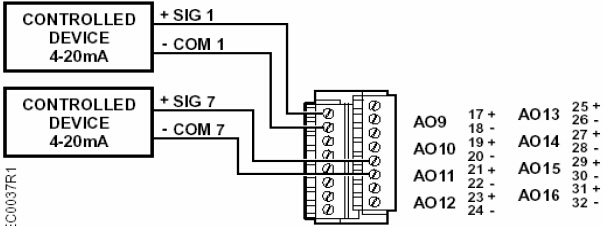

典型 MEC, PXM, 點模塊接線圖

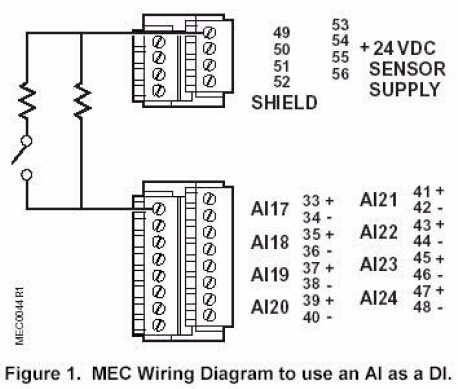

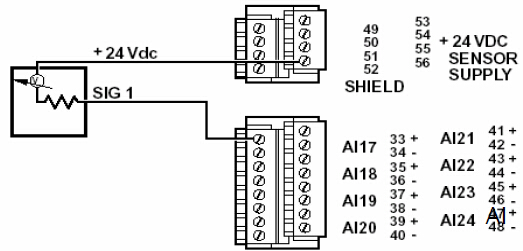

MEC(VER 2.5)上的AI可轉換為DI

• 連接一個1/2-Watt, 3.3K 歐姆的電阻在 24 Vdc sensor supply和AI輸入之間

• 連接另一個電阻到信號輸入端

• 跳接輸入類型為電流（current）

• 定義點為LDI

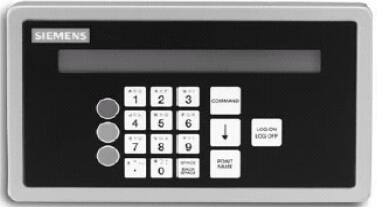

LUI 操作面板

• 二行40個字符

• 通訊波特率2400 - 115200bps

• 就地操作控制器

– 顯示數據庫數據

– 修改數據

• 報警狀態顯示

• 具有操作權限保護

• 貨號：549-301
