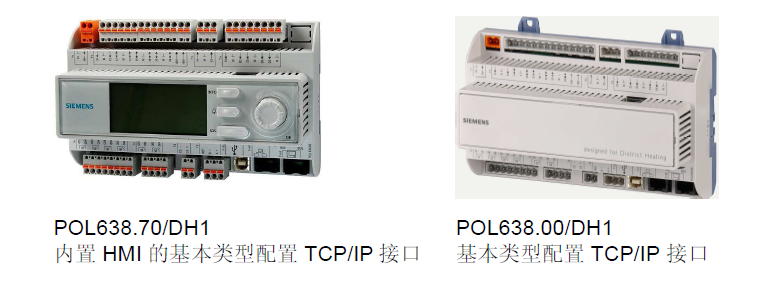

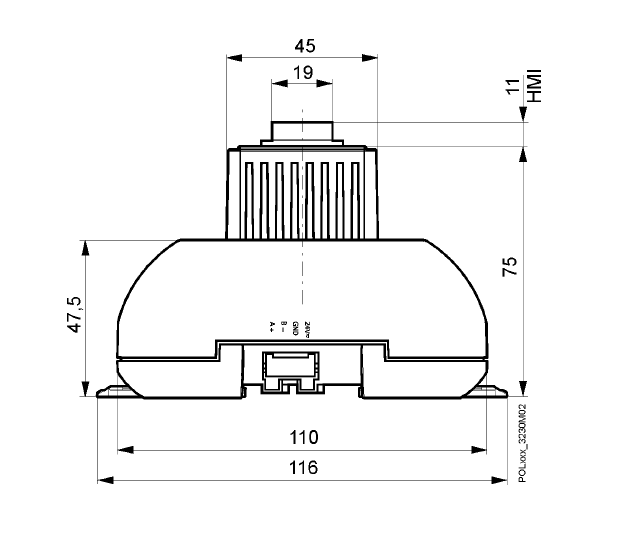

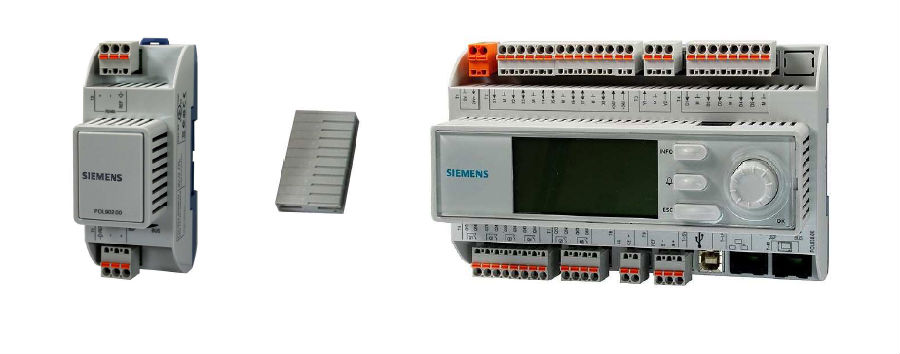

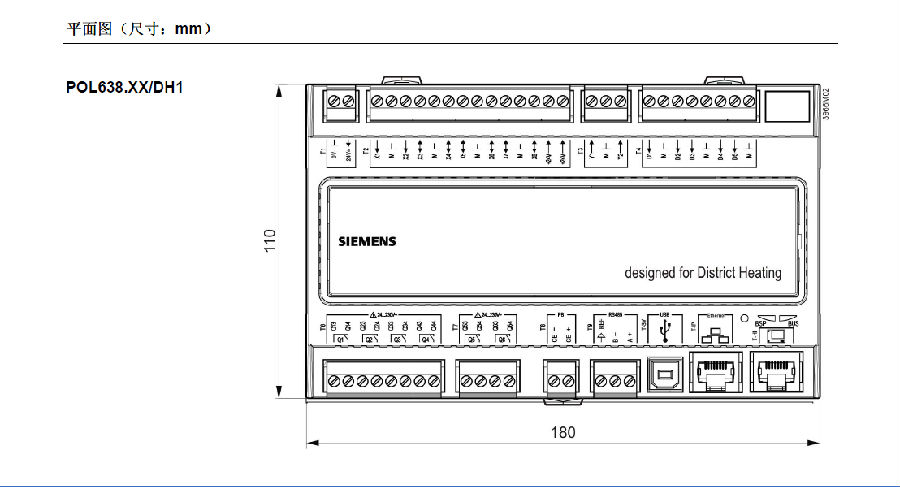

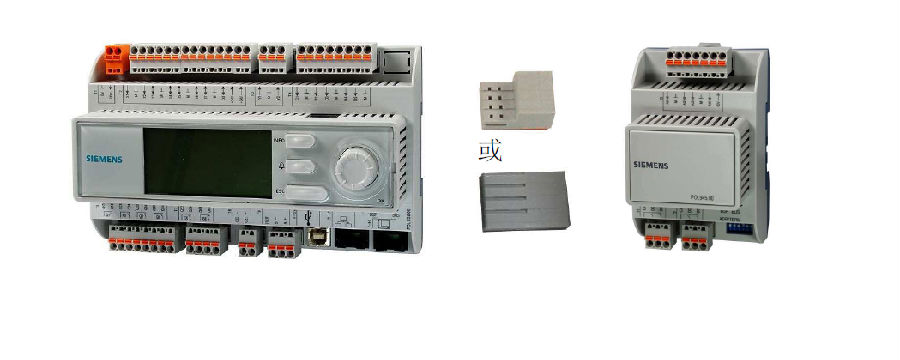

POL638.00/DH1
POL638.70/DH1
基于可編程控制器 (PLC) 技術，具備測量、控制與監視功能的控制器
請參閱技術文檔 Q3900 以及安裝指南 M3910。
POL638.XX/DH1 控制器為區域供熱而專門設計。
該產品屬于 Climatix 產品系列。
控制器類型：

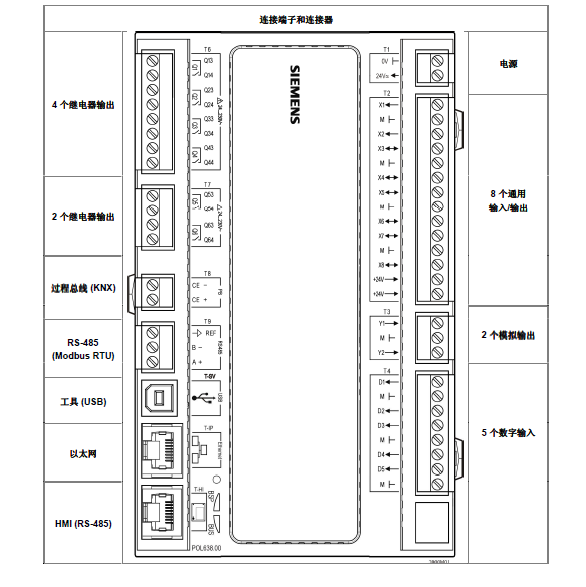

西門子控制器POL638具有以下特性：
·預置供熱標準程序，并可自由編程 (SAPRO)
·面向?qū)ο缶幊痰膱D形化編輯工具 (SAPRO)
·可通過外圍設備總線接本地或遠程 I/O 擴展模塊進行擴展
·供電電源為 AC 24 V 或 DC 24 V
·8 個通用 I/O（對模擬或數字信號輸入/輸出可配置）
·板載 DC 24 V 電源為有源傳感器供電
·5 個數字輸入（無源輸入）
·2 個模擬輸出 (DC 0…10 V)
·6 個繼電器輸出（常開觸點）
·板載 RS-485 接口支持 Modbus RTU 模式
·全模式 modem RS-232 端口用于遠程服務
·過程總線支持室內溫控器和遠程 HMI (DPSU)
·最多可配置 3 個增強通訊模塊，支持 BAS 樓宇系統集成
·本地服務接口支持人機界面 (RJ45) 和 PC 服務工具 (USB)
·用于應用程序和系統固件升級的 SD 卡
·支持遠程或本地服務的以太網端口，可使用標準瀏覽器
·工作溫度 -20…60 °C（若無內置 LCD-HMI，則為 -40…70 °C）

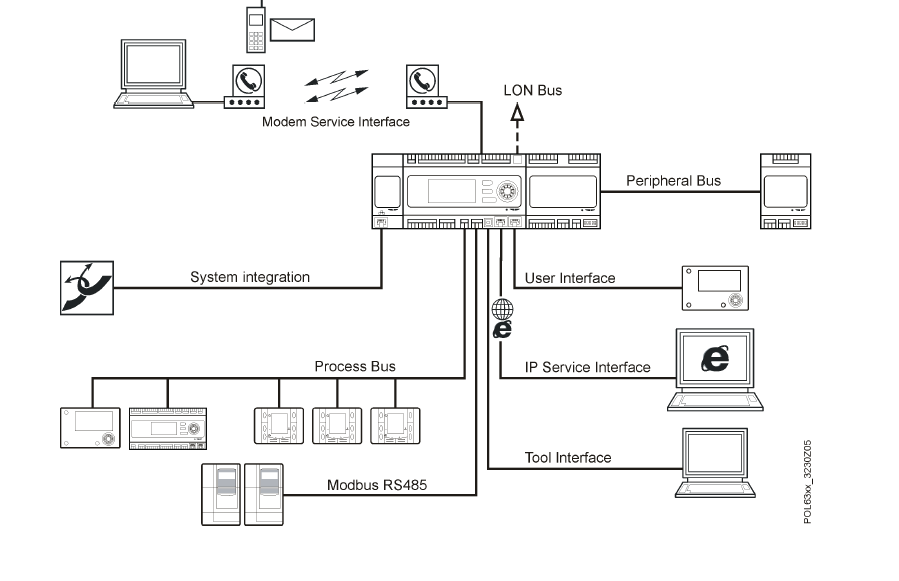

通訊概念
西門子控制器POL638電源：

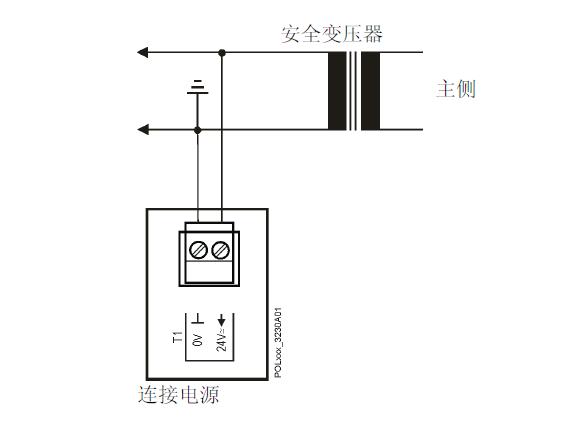

0 V，AC/DC 24 V (T1)
工作電壓
AC 24 V ±20%；DC 24 V ±10%
西門子控制器POL638頻率
45…65 Hz
西門子控制器POL638功耗約
15 VA（無擴展模塊）
無擴展模塊，使用交流電時最大電流
1.8 A @ AC 24 V
無擴展模塊，使用直流電時最大電流
1.0 A @ DC 24 V
配置擴展模塊時的最大電流
2.2 A @ AC 24 V / 3.0 A @ DC 24 V
西門子控制器POL638供電保護
10 A 熔斷器或斷路器

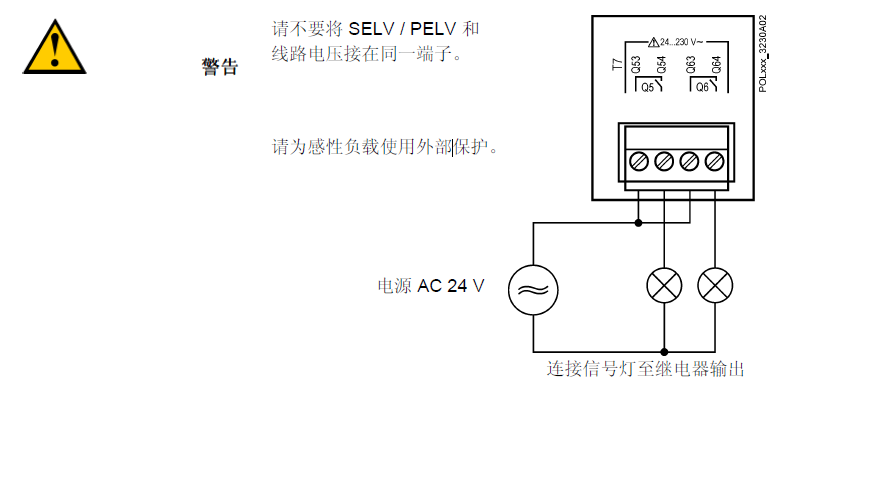

繼電器輸出
Q1...Q6（T6，T7）
繼電器：類型，觸點
單穩，常開觸點
觸點容量：
分?jǐn)嚯妷?/span>
AC 24…230 V (-20%, +10%)
額定電流 (res./ind.)
最大 AC 4 A / 3 A (cosφ 0.6)
AC 19 V 時的分?jǐn)嚯娏?/span>
最小 AC 30 mA
供電保護
6.3 A 熔斷器或斷路器

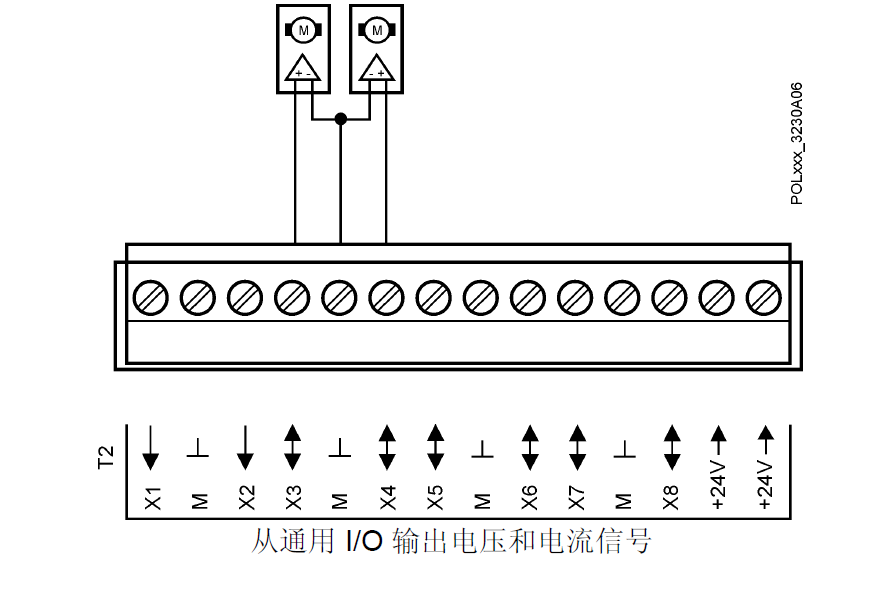

通用 I/O |
|
| |
X1，X2 僅為輸入 X3…X8 為通用接口 (T2) | 可配置 基準電位 觸點電壓 (SELV) 過電壓保護 | 通過軟件 端子┴ 最高 DC 24 V 至 40 V | |

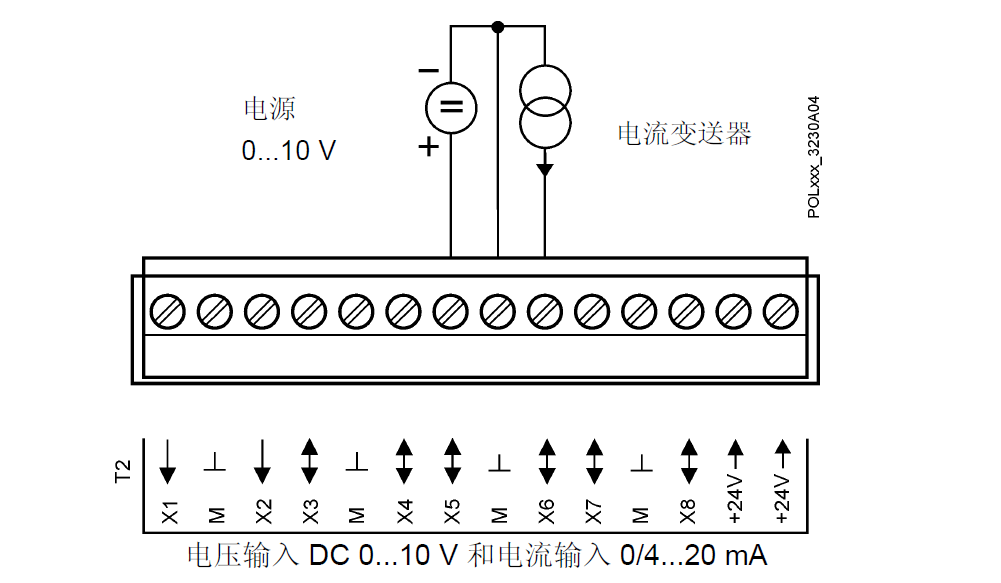

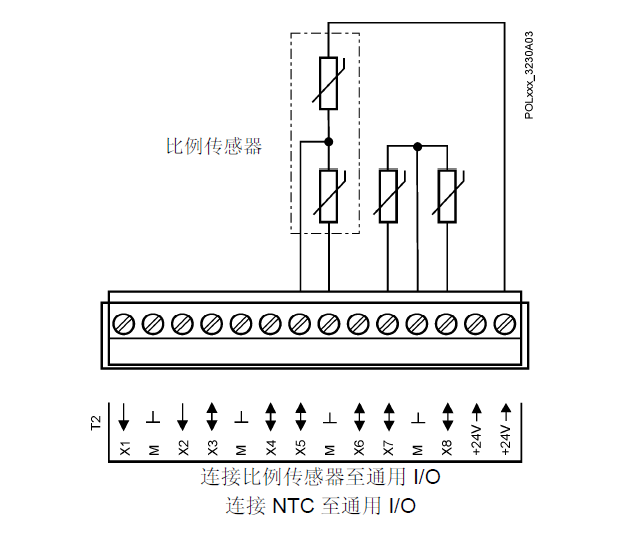

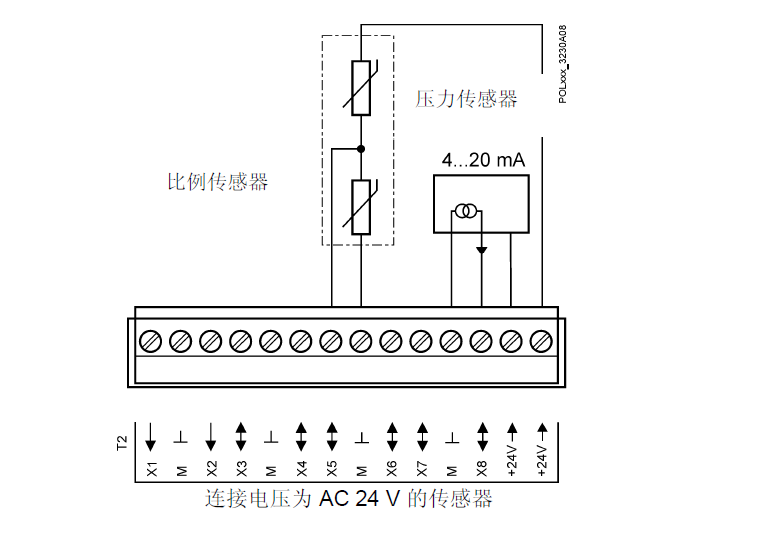

模擬輸入 (X1…X8) | LG-Ni1000 傳感器電流 分辨率 -50…150 °C 范圍內的精度 |
1.4 mA 0.1 K 0.5 K | |
| Pt1000 傳感器電流 分辨率 -40…120 °C 范圍內的精度 |
1.8 mA 0.1 K 0.5 K | |
| NTC 10k |
|
|
| 傳感器電流 | 140 μA |
|
| 溫度范圍 -50…-26 °C -25…74 °C 75…99 °C 100…124 °C 125…150 °C | 精度 1 K 0.5 K 1 K 3 K 6 K | 分辨率 0.2 K 0.1 K 0.3 K 1.0 K 2.5 K |
| NTC 100k |
|
|
| 傳感器電流 | 140 μA |
|
| 溫度范圍 -25…-11 °C -10…9 °C 10…99 °C 100...150 °C | 精度 3 K 1 K 0.5 K 1 K | 分辨率 0.2 K 0.1 K 0.1 K 0.2 K |
| 0...2,500 Ω |
|
|
| 傳感器電流 分辨率 精度 | 1.8 mA 1 Ω 4 Ω |
|
| |||
| DC 0...10 V 輸入 分辨率 1 mV |
|
|
| 0 V 時的精度 5 V 時的精度 10 V 時的精度 輸入電阻 | 10 mV 25 mV 50 mV 100 kΩ |
|
| DC 0/4…20 mA 輸入 |
|
|
| 分辨率 4 mA 時的精度 12 mA 時的精度 20 mA 時的精度 | 1 μA 40 μA 70 μA 120 μA |
|
| |||

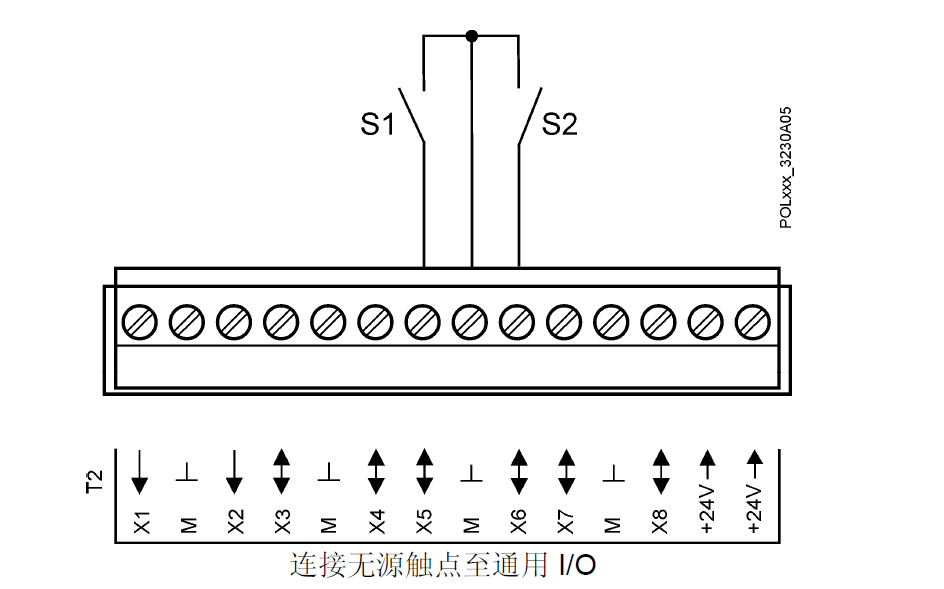

數字輸入 （X1...X8） | 0/1 數字信號（二進制）采樣電壓/電流 觸點電阻
延遲 脈沖頻率 | 適用無源輸入 DC 24 V / 8 mA 最高200 _（閉合） 最低50 k_（斷開） 10 ms 最高 20 Hz | |
| |||
模擬輸出 | DC 0…10 V 輸出 |
|
|
（X3...X8） | 分辨率 0 V 時的精度 5 V 時的精度 10 V 時的精度 124 mV 輸出電流 | 11 mV 66 mV 95 mV 124 mV 1 mA（短路保護） | |
| |||
數字輸出 | DC 輸出外接負載 |
|
|
(X5…X8) | 分?jǐn)嚯妷?/span> 分?jǐn)嗄芰ψ罡?/span> | DC 24 V 25 mA |
|
| |||
傳感器供電 有源/比例 2 x 2 輸出 24 V | 電壓/電流 基準電位 連接 | DC 24 V +10%，-25% / 2 x 40 mA 端子┴ 帶短路保護 | |
| |||

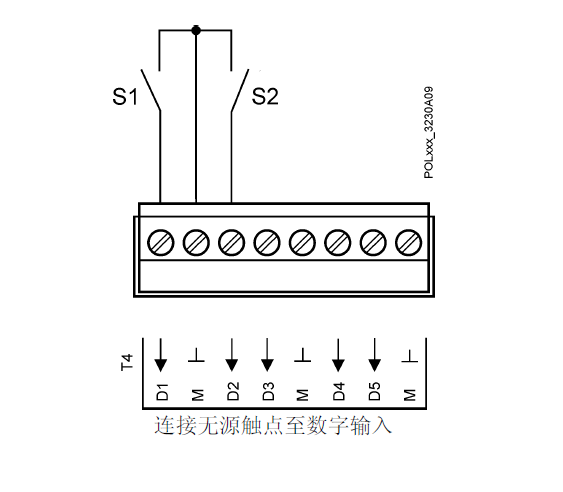

數字輸入 D1…D5 (T4) | 0/1 數字信號（二進制） 采樣電壓/電流 觸點電阻
延遲 脈沖頻率 | 適用無源輸入 DC 24 V / 8 mA 最高 200 _（閉合） 最低 50 k_（斷開） 10 ms 最高 30 Hz | |
| |||
模擬輸出 | DC 0…10 V 輸出 |
|
|

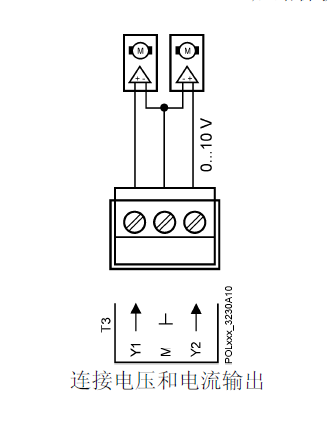

Y1，Y2 (T3) | 分辨率 0 V 時的精度 5 V 時的精度 10 V 時的精度 輸出電流 | 11 mV 66 mV 95 mV 124 mV 2 mA（短路保護） | |
| |||
接口 |
|
|
|

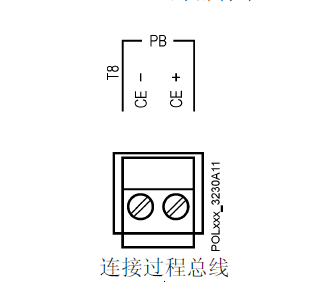

過程總線 CE+，CE- (T8) | 過程總線 總線連接雙絞線 總線連接/電氣特征 總線負載 電纜
2個KNX 節點間的總線電纜長度 KNX 總線電纜總長 總線供電通過
| 基于KNX TP1 CE+，CE-，不可互換 電氣隔離 最高 5 mA 必須屏蔽，請參考 KNX 手冊“系統規范” 最長 700 m 最長1000 m 50 mA 額定電流的內部 DPSU 外部標準 KNX 供電模塊 | |
| |||
第三方總線 | RS-485 (EIA 485) | Modbus RTU 模式 | |

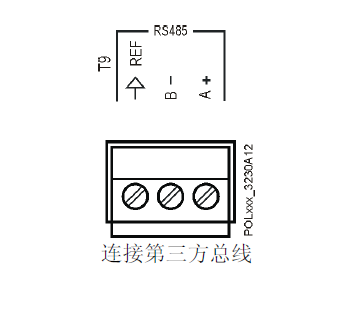

RS-485ModbusRTU |
| 雙絞線，屏蔽 | |
A+，B-，REF | 總線連接/電氣特征 總線連接雙絞線 總線終端電阻（通過軟件設置） | 非電氣隔離 A+，B-，REF 680 Ω / 120 Ω +1 nF / 680 Ω | |
| |||

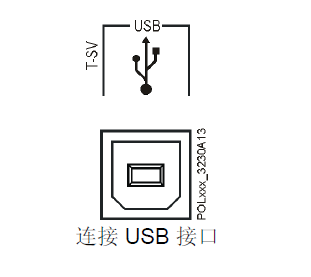

本地服務工具接口 T-SV | USB 設備接口 電纜連接 標準電纜 | 插座類型 B USB 插座，系列 B 電纜長度 <3 m | |
| |||
本地 HMI 接口 | HMI (RS-485) |
|
|

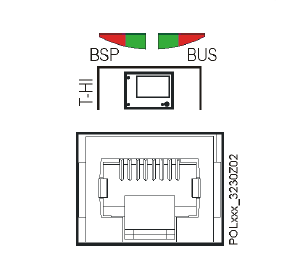

T-Hi | 電纜連接 | RJ45，8 針 |
|
| |||
LED | 診斷用 LED | 3色（綠、黃、紅） | |
BSP LED 指示燈：
狀態表述 | LED狀態 |
更新模式 （新的 BSP 和應用程序下載進行中） | 每秒在紅燈與綠燈之間轉換 |
應用程序未加載 | 黃燈閃爍：50 ms 打開和 1000 ms 關閉 |
應用程序已加載但尚未運行 | 黃燈亮 |
應用程序運行中 | 綠燈亮 |
BSP 錯誤（軟件錯誤） | 紅燈以 2 Hz 頻率閃爍 |
硬件錯誤 | 紅燈亮 |
總線 LED
該 LED 僅指示集成的調制解調器通訊的狀態。它并不指示內部通訊（至 I/O 或
COM 擴展模塊）狀態，可在相應的擴展模塊上查看該狀態。
狀態表述 | LED 狀態 |
未連接調制解調器或 LED 禁用 | 關閉 |
調制解調器已連接并啟用，無激活通訊 | 黃燈亮 |
調制解調器已連接且通訊激活 | 綠燈亮 |
調制解調器已連接但有錯誤發生 （無可用初始化） | 紅燈亮 |
調制解調器服務接口 | 通過控制器右上端插入 |
|
| 工具和調制解調器 |
|
| （全模式 modem 接口） |
|
| 電纜連接 | RJ45，8 針，右上端 電纜長度 <3 m |
| 支持的調制解調器類型 | 西門子TC65 GSM調制解調器端子 Devolo Microlink 56k I |
| 通過控制器右上端的插件連接 |
|
SD 卡 | SD 卡 | 128 MB…2 GB |
| 插口 | 插口側入 |
警告 | 在讀寫訪問時對控制器進行啟動、停止或斷電可能會導致數據丟失。 | |
|
|
|

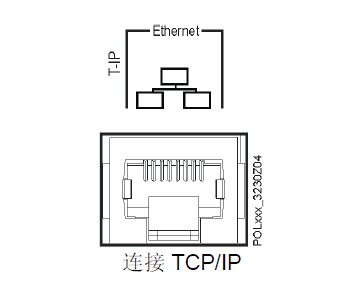

以太網 |
|
|
IP 服務接口 | 10/100 Mbit (IEEE 802.3U) |
|
TCP-IP | 電纜連接 | RJ45，8 針 |
 | ||

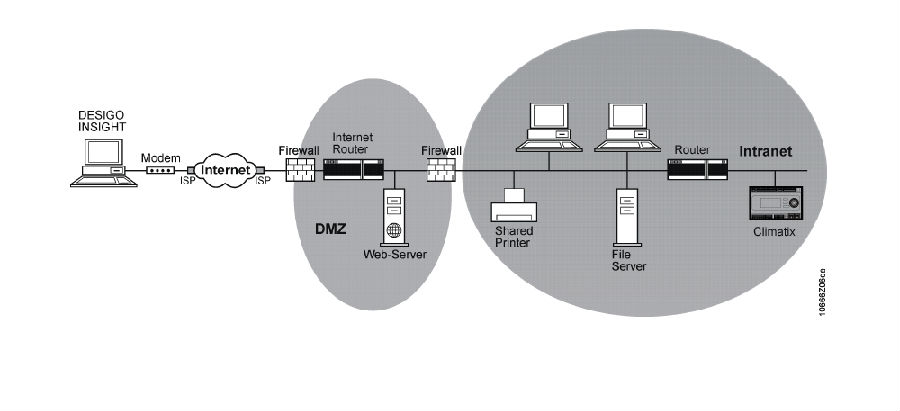

以太網 TCP/IP 示例
設備總線 |
|
|
COMM –增強通訊模塊 | 通過位于控制器底部左側的插口連接。 | |
| 通訊模塊連接接口規格基于 SPI。 | |
| 通訊模塊的低壓電源 |
|
| 電壓/電流 | DC 5 V ±10% / 最高 1 A |
|
| 短路保護 |
| 板-板連接器（未包含） | ZEC1,0/10-LPV-3,5GY35AUC2CI1 |
 | ||
I/O – I/O 擴展模塊 | 通過控制器底部右側的插口連接。 I/O 模塊連接接口規格基于 RS-485。
| |
| 主控制器提供的電源 | Ueff = AC 24 V ±20%，fmain = 45...65Hz 或 U = DC 24 V ±10%，無內部保險絲 |
| 總線終端電阻 | (680 _ / 120 _ +1 nF / 680 _) |
| 連接器（未包含） | 板-板：ZEC 1,0/4-LPV-3,5 C1 板-線：ZEC 1,0/4-ST-3,5 C1R1 |
| 單股硬線 | 0.2…1.0 mm2 |
| 多股軟線（雙絞線或帶金屬圈） | 0.2…1.0 mm2 |
| 電纜長度 | 最長 30 m |
