RWD32 RWD82 | |
用于HVAC及制冷系統的舒適性控制
· P及PI 響應的獨立電子式通用控制器 · AC 24 V 或220伏工作電壓 ·可通過應用編號選擇應用程序 ·主動式輸入信號的輸入值段可以選擇設定 ·兩個通用輸入點用于 Ni 1000, Pt 1000 的電阻溫度傳感器和0…10 V 信號
· 單位可設置為 °C, °F, % 或者無指定單位 · 一個三位輸出或兩個數字輸出, 直接作用和反作用 ·一個日/夜轉換的數字輸入 ·無需額外工具即可通過控制器上的按鍵進入或者更改所有數據 ·與電腦連接用于通過軟件下載預制應用程序 | |
通用控制器RWD系列產品用途：
通用控制器主要適用于HVAC系統及制冷系統的舒適性控制。可單獨安裝于控制盤中或者配上 ARG62.21/ARG62.22 盒安裝在管道上, 墻上以及機房內
暖通空調及制冷應用：
溫度, 相對濕度, 絕對濕度, 焓值, 壓差, 流量及室內空氣質量的測量和控制. 輸入值可以被設置為從 –100 單位至 8,000 單位.
通用控制器RWD產品功能概述：
·控制器 獨立現場控制器帶一個三位或兩個兩位(開/關)輸出，在正作用或反作用順序時能單獨調整。 在三位操作中，控制器能顯示Pl響應。
· 可選輔助功能
通用輸入X2用于下列功能:
− PI 限制器功能 (絕對 & 相對)
− 遠程設定功能
− 串級控制功能
− 設定點漂移（補償）功能
− 冬/夏切換運行
− 最大優先權
· 數字輸入點 D1 用于晝/夜設定點轉換
RWD輸入和輸出概述：
輸入 | 輸出（二者之一） | 操作 | 型號 | ||
通用 | 數字 | 三位 | 兩位 | 電壓 | 參考 |
2 | 1 | 1 | 2 | 交流230伏 | RWD32 |
2 | 1 | 1 | 2 | 交流24伏 | RWD82 |
附件 | 名稱 | 型號 | |
| 用于墻上安裝的小型保護外殼 | ARG62.21 | |
| 用于墻上安裝的大型保護外殼 | ARG62.22 | |
| 軟件工具 | S3341A031EN0 | |
設備組合 |
|
| |
下列西門子產品可與RWD32和RWD82通用控制器配合使用。 | |||
| 產品 | 技術資料 編號 | |
| LG Ni 1000 溫度傳感器 | 17... 至19... | |
| Pt 1000 溫度傳感器 | 1846 | |
| 輸出DC 0...10 V 測量信號的傳感器 | 17... 至19... | |
| 帶設置裝置QAA25 或 QAA25/AP的房間溫度傳感器
| 1721 / 1748 | |
| 遠程設置裝置FZA21.11 + FZA61.11 | 19... | |
| 接受三位輸入信號的風閥執行器 | 46... | |
| 接受三位輸入信號的閥門執行器 | 45... | |
還可以和其他與RWD32和RWD82輸入、輸出信號相匹配的第三方產品配合使用。
軟件工具：
可提供用于選擇控制器的控制應用以及參數設置的軟件工具。操作系統為 Windows® 95 (或以上)，用戶界面友好，可打印出控制器設置參數。
西門子通用控制器RWD產品功能：
控制器型號
RWD32和RWD82是具有主要控制功能和輔助控制功能的現場獨立通用控制器。通過控制器上的按鍵設置或者軟件工具來進入相應配置和參數設定的各個模式。
通用控制器RWD產品主要功能
RWD32和RWD82控制器可編程為以下控制順序::

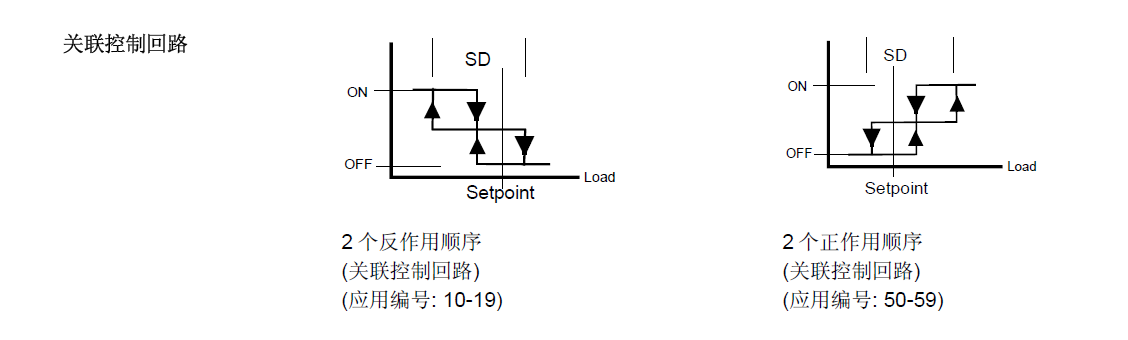

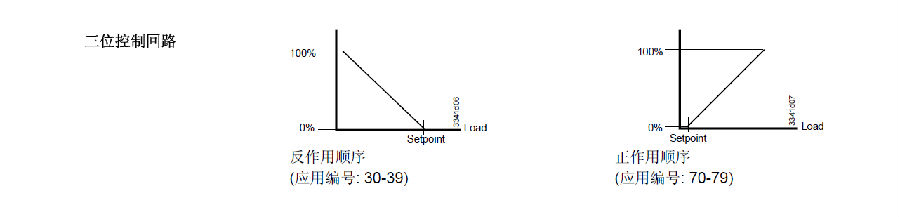

• 兩位輸出控制器: Q1和Q2 每一步可為反作用和/或直接作用
• 三位輸出控制器: Q1或Q2 反作用或正作用
通用輸入X1：
通用輸入點 X1 用于接主輸入信號, 如 Landis & Staefa 的Ni 1000 溫度傳感器, 和Pt 1000 溫度傳感器或者 0…10 V DC 主動式輸入信號。
通用輸入X2：
通用輸入點 X2 用于接第二個輸入信號, 如 Landis & Staefa 的Ni 1000 溫度傳感器, Pt 1000 溫度傳感器, 主動式 / 被動式遠程設置裝置或者0…10 V DC 主動式輸入信號.
數字輸入D1： 數字量輸入點 D1 用于作為晝 / 夜切換. 無源接觸點 D1 和 M閉合和斷開實現切換功能.
數字輸出Q ： 各輸出Q (Q1, Q2)可對反作用或正作用進行配置。

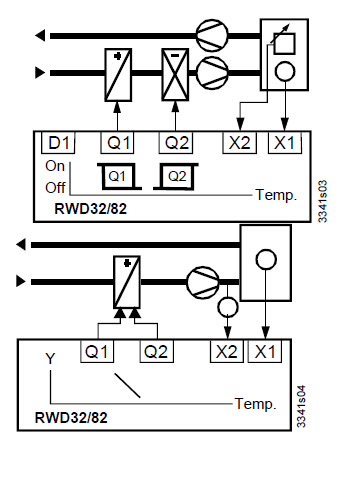

實例：
有溫度控制的送風機組
X1 室溫
Q1 加熱, 反作用
Q2 冷卻, 正作用
通用控制器RWD產品輔助功能：
可選用下列輔助功能之一:
• PI 限制器功能 (絕對 & 相對)
• 遠程設定功能
• 串級控制功能
• 設定點補償功能
• 冬 / 夏運行模式
• 最大優先權
此外，還可選擇晝夜運行模式。
Pi限制器功能
PI 限制器功能可以限制送風溫度 X2 的絕對 (或相對)最大或者最小值.
當送風溫度降低或者超過限制的設定值時，限制器功能開始接管控制次序并忽視主設定值 .
通用控制器RWD產品遠程設定
遠程設定裝置 (FZA21.11, QAA25 或者 QAA25/AP), 與 X2 相連和相應配置，即可調節設定點.
有源式設置信號從 0...10 V DC 對應可調范圍從 –100 到 8000.
無源式設置信號從 0…1000 Ω –100 到 8000. 分別對應可調范圍從–100 到 8000.

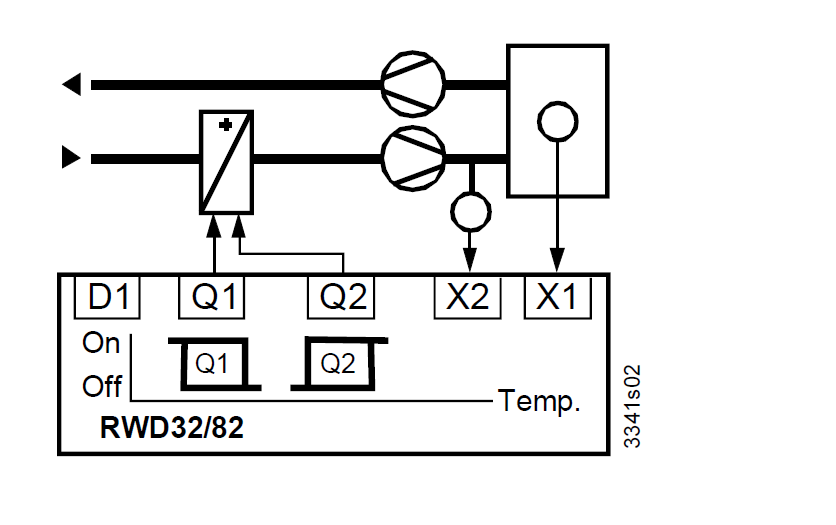

串級控制
X2 為送風溫度傳感器
可以選擇 PI/PI 房間/送風溫度串級控制. 此時, 實際上 PI 房間溫度控制器只是決定于限制的房間設定溫度范圍內對應的送風溫度的設定值 .
最大優先
最大優先, 冷卻 如果輸入X2的值(0～10伏)大于計算的制冷順序的三點輸出，該輸出就將X2輸入值用作輸出值。

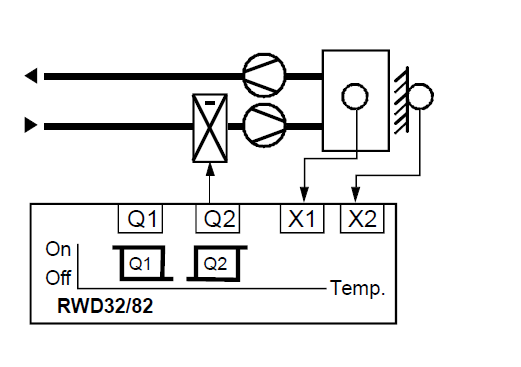

設定點補償
室內溫度 X1 的設定值跟隨傳感器 X2 的測量值改變而漂移改變。
對RWD32或RWD82的配置定義了對設置點 X1的影響的程度。
本例顯示了房間溫度的設定值由測得的室外溫度來控制.
冬 / 夏 運行模式
在X2 和 M 端子間輸入一個數字量信號或者模擬量信號可用來實現冬 / 夏運行模式的切換。
數字信號轉換 觸點關閉時，就選定了夏季操作。反作用輸出(只有Q1)就設成正作用(冷卻)。
晝 /夜 溫度設定點
端子D1與M之間的觸點可用來進行晝/夜操作的設定點轉換。
觸點打開時，就選定了日間操作的設定點。
觸點關閉時，就選定了夜間操作的設定點。
在夜間模式中，下列輔助功能就失效：遠程設定點、絕對/相對限制器、定點補償和最優先。

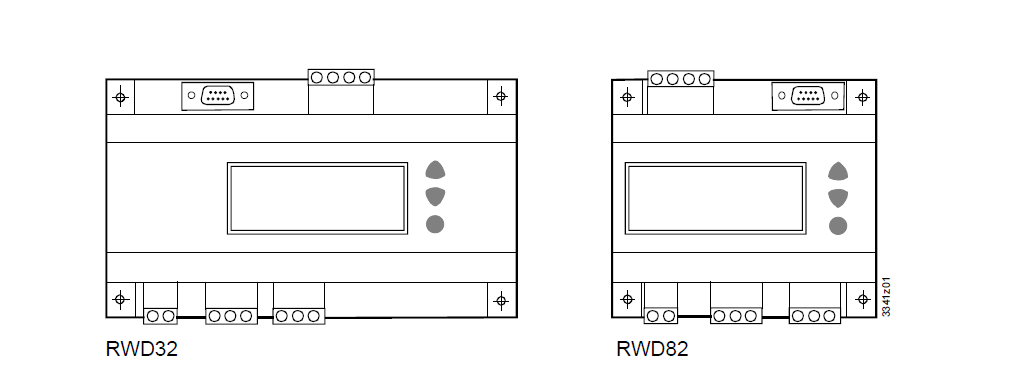

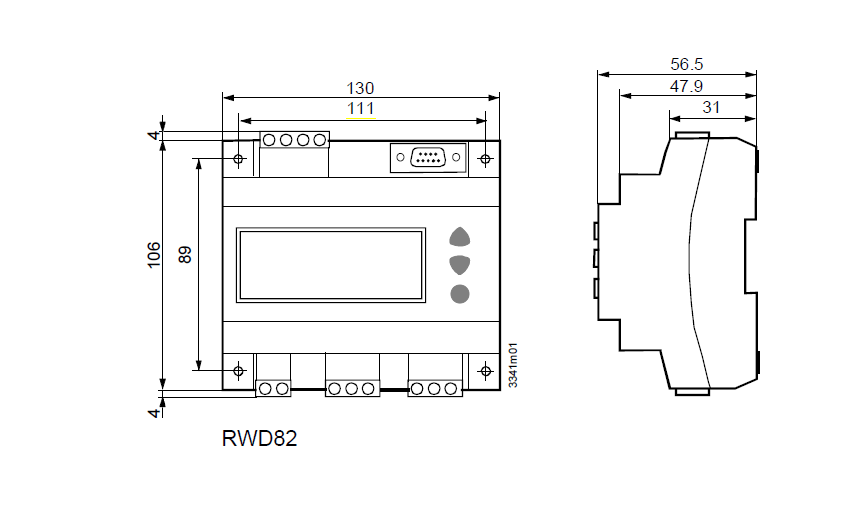

通用控制器RWD產品機械設計
外殼
RWD32和RWD82通用控制器符合DIN 43 880 Gr. 1的要求。

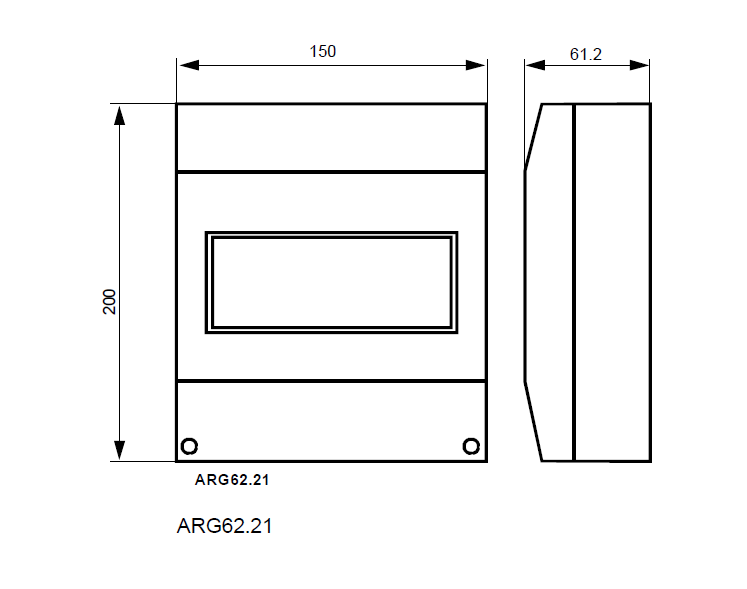

安裝保護外殼ARG62.21/ARG62.22
當控制器安裝在控制面板外部時可選購保護外殼來保護控制器，例如安裝在管道上，墻上以及控制室。此外，保護外殼還可防止不小心觸到接線端子等帶電部分如連接端子。
RWD32或RWD82被夾在護殼里。
電纜進口位于護殼的頂部和底部。
其前部為液晶顯示器和編程按鈕開了一個口。
通用控制器RWD產品安裝方式
RWD32和RWD82通用控制器可按如下方法安裝:
• 按DIN 43 880標準裝在標準電控箱里。
• 墻上安裝在保護外殼內。
• 前部與標準的安裝構件裝在一起。
端子
插入式螺絲端子
操作及顯示
RWD32和RWD82通過面板上的按鍵進行操作. 無需額外工具, 可選擇通過 9-針接口由軟件來編程。
LCD
LCD屏幕顯示正常操作的下列信息:
• 當前工作值(最多4個數字)
• 當前設定置(日/夜)
• 應用編號
• 當前控制次序示意圖
• 輔助輸入值
• 所選輔助功能
操作按鈕
控制器有三個操作按鈕，用于如下的功能:
選擇 ●
選擇鍵 ●用于進入或者儲存設定參數。
操作鍵
操作鍵 用于查看和調節參數。
設置
對控制器進行設置時，要遵守控制器提供的說明書。
工程注意事項
使用限制
控制器僅適用于在首頁(黑體)列舉的應用和在“用途”章節中描述的應用。 此外，須符合本章節以及“技術數據”章節中描述的所有條件和限制。
本章節中帶警告標志部分包含技術安全要求和限制。請注意這些警示都直接涉及人身及設備安全。

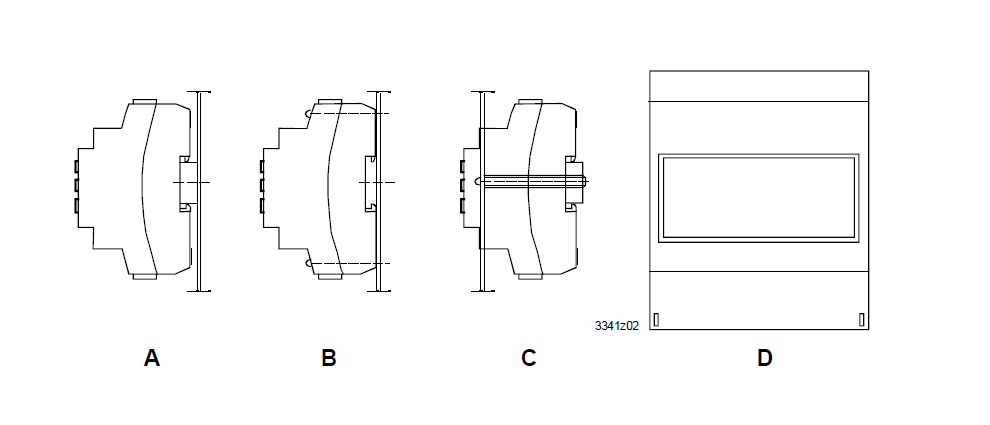

安裝注意事項
RWD32和RWD82控制器可按如下方法安裝: 請遵守當?shù)匕惭b規范.
A 裝在DIN軌道(EN 50 022-35 x 7.5)上，對RWD82至少120毫米長，對 RWD32至少170毫米長。
B 用兩個螺絲安裝在墻上。
C 用標準元件從正面安裝。 如: 1條DIN軌道，對RWD82為150毫米長，對RWD32為195毫米長， 2個50毫米的六角位置標志符，若干墊圈和螺絲。
D 裝在ARG62.21/ARG62.22保護殼內。

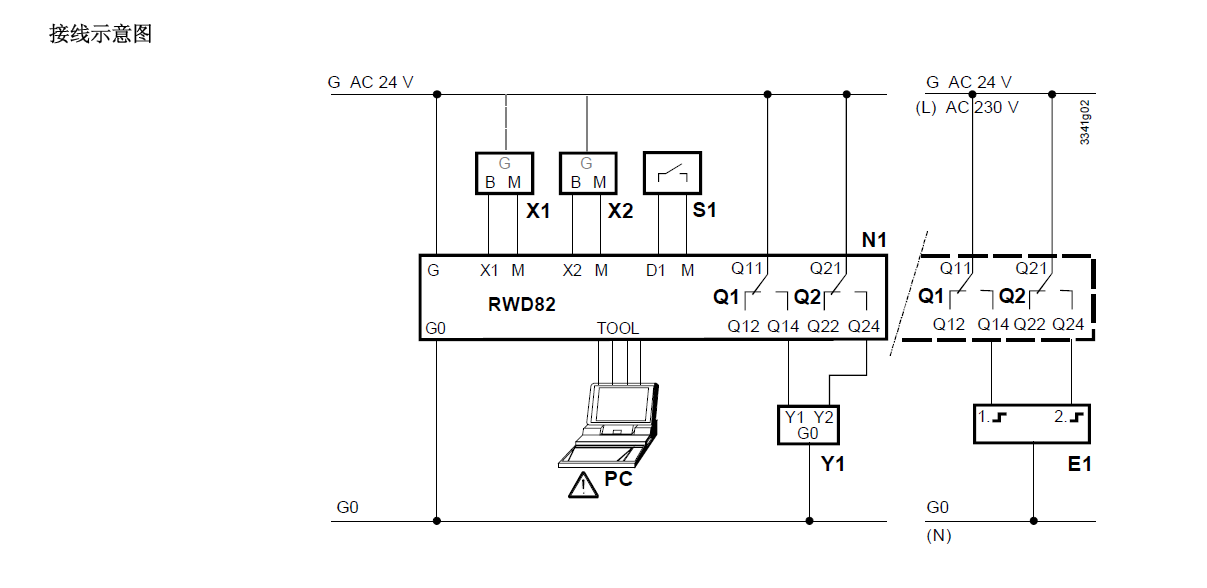

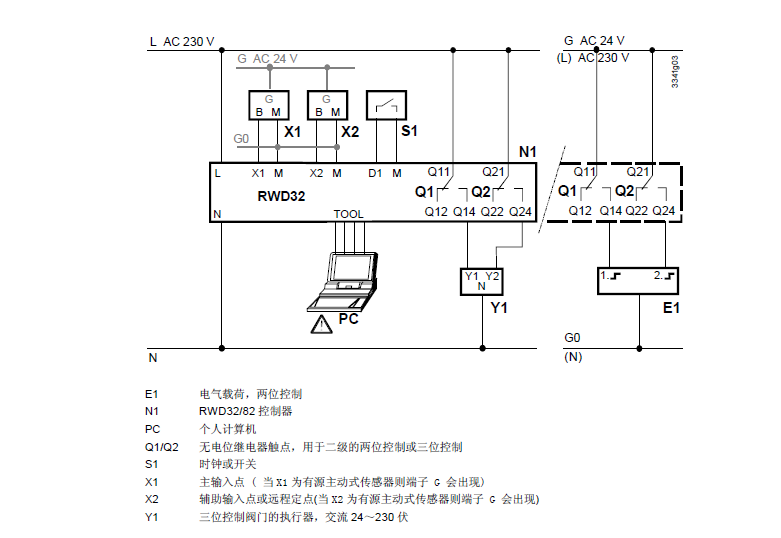

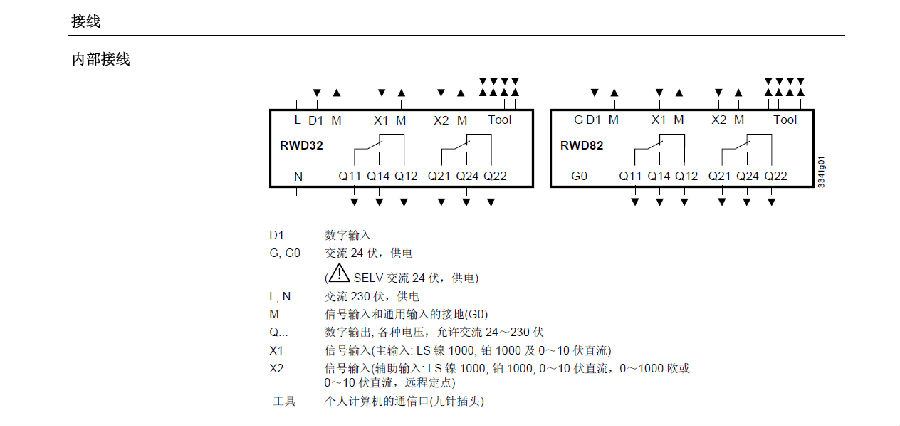

通用控制器電氣安裝：
控制器可用標準電纜連接。但是，當安裝完全暴露在電磁干擾的環境里時，只能使用屏蔽電纜。
• RWD32設計工作在交流230伏操作電壓。
• RWD82設計工作在交流 24伏操作電壓。
根據 EN 60730 標準，低電壓必須符合安全超低電壓 (SELV) 的要求。
應采用符合 EN 60742 標準的雙絕緣安全變壓器； 設計必須滿足 100 % 工作要求。
當在一個系統內使用多個變壓器時，接線端子 G0 必須相連接。
電源高于 AC 24 V 到低電壓都可能損壞控制器或其他相連接的設備。此外，電源電壓超過 AC 42 V 會危及人身安全。
調試注意事項
RWD32和RWD82配有小冊子，用于調試。
要遵守下列事項:
• 控制器必須根據標準的應用編號來設置專門的應用序。
• 如果需要可以進行更精確的調整(參考調試手冊)。
• 必須保證控制器及其連接的相關設備的電源供應。
• 掉電時設置參數仍然被保存。
