Synco™700
通用控制器 RMU7..B
l 常年時間程序。
l 各型控制器配有5種與編程的通風/空調設備。
l 可自由組態的控制器，對內置的相關應用進行修改。
l 模塊化擴展。
l 操作面板（插入型或分高型）采用樹型菜單操作。
l 采用KNX總線對控制其操作和運行信息進行交換。
用途：
用于基本和復雜的通風、空調和冷卻水工藝設備控制。通用控制器用于處理下列控制變量：溫度、相對/絕對濕度、壓力/差壓、氣流、室內空氣質量及焓值控制。
功能：
時間程序和操作模式：
l 年時間程序帶自動的夏時/冬時轉換。
l 7日程序（每日6個工作狀態）和用于假日/特定日的年程序（16個周期）。
l 工作模式可以選擇
本地采用操作面板選擇操作模式：自動、舒適預舒適、經濟和保護或者通過狀態輸入切換：舒適、預舒適、經濟、保護。
l 通過KNX，室內控制器和通風控制器相互交換數據，如室內溫度、操作狀態和設定點等。
l 顯示當前操作模式（自動、舒適預舒適、經濟和保護,包括使用它的原因。
設定點：
l 用于各種順序控制器：科單個調節的加熱和冷卻設定點（或最大和最小設定點）用于舒適和預舒適模式。
l 通過室內或相關設定點調節器（無源）來預定義室溫設定點。
l 用于各種順序控制器：遠程采用絕對設定點調節器（有源或無源）來預定義設定點
l 帶夏季和/或冬季補償?shù)氖覝卦O(shè)定點。
l 取決于不同順序控制器:設定點根據傳感器進行偏移，可選的起點、終點及偏移。
8個通用輸入用于：
l 無源或有源的模擬輸入信號，使用下列測量值（°C 、%、可/公斤、KJ/公斤、瓦/米2、巴、毫巴、米/秒、帕和PPM）
l 數字輸入信號（無源觸點）
擴展模塊增加輸入/輸出
擴展模塊增加輸入/輸出點，每個控制器最多能連接四個擴展模塊
從下列選項選擇：
l 最多1通用模塊RMZ785（8個通用輸入）
l 最多2通用模塊RMZ787（4個通用輸入和4個繼電輸出）
l 最多2通用模塊RMZ788（4個通用輸入，2個繼電輸出和2個模擬輸出）
數據采集：
脈沖計數（只用作顯示，不可用于計費依據）
內含2個計數器，用于采集能耗數據。
接收并處理來自燃?xì)�、熱水表、低溫�(zé)崴�、冷凍水表或電表的脈沖信號。
脈動計數 (Wh, kWh, MWh, kJ, MJ, GJ, ml, l, m3, BTU,或無單位變量)
趨勢數據顯示：
四個可用的獨立趨勢通道用來完成按時間段記錄測量值。
包括合適的設備輸入，KNX總線房間溫度和室外空氣溫度同樣也能被記錄。
控制功能：
l 順序控制器有3個加熱順序（反作用）和2個冷卻順序（正作用），可用于控制器P-、PI或PID模式，或者用作差動控制。
l 控制器可以配置為室內/送風溫度串級控制器，同時限定送風溫度。
l 名順序可分派為調節控制（模擬輸出、步進開關、混風閥、熱回收設備）和泵。2種順序可形成同樣的模擬控制（如優先冷卻/除濕）。
l 一般限制功能（每個順序控制器以PI模式形成最大/最小功能），可用作絕對限制（如用于送風溫度或送風濕度）。也可用作相對溫度限制（如室內/送風溫度溫差）。限制對所有的順序都有作用。
當冷卻打開（里例如：用直膨式冷機）時，對較低的設定點可以設置下限。
l 每個順序控制器用PI模式的順序控制功能，可以定義為下限或上限。限制作用于單個順序（如熱回收防凍或空氣加熱盤管回流溫度的上限）。
l 單個順序的鎖定。
l 每個順序的控制器設定點/實際值偏離的有關信息。
開關和監控功能：
風機：
監控送風和排風機，并帶有預控命令和預控命令反饋以及運行時間累計。
l 單速風機（可重復循環空氣操作）。
l 二速風機（根據外部溫服鎖定第二速度）。
l 變速控制風機，包括壓力控制。
泵：
控制和檢測4個單個或冗余泵
l 盤泵
l 低溫室外溫度強制
l 冗余泵自動切換
l 室外溫度低故障導致工藝停機
熱回收：
熱回收控制
l 最大經濟模式切換
l 效率檢測
l 繼電器輸出
混風閥
混風閥控制
l最大經濟模式切換
l最小閥位設定
l室外溫度條件下設定啟動優化和最大閥位設定
l混風溫度控制
線性/2進制步進開關：
3個可用模塊，每個帶有1個線性或2進制步進開關，實現最大4個繼電器輸出和1個模擬量輸出。
可變步進開關：
2個可用模塊，每個可變的步進開關可實現最大6個或4個繼電器輸出和1個模擬量輸出。
邏輯模塊：
4個自由設定的多重邏輯模塊，可處理數字和模擬參數
l可以設定
l開和關延時，最小開關時間設定
l操作開關實現手動切換（自動，開，關）

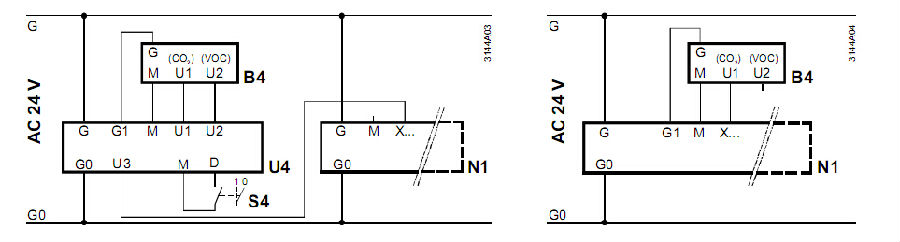

需求控制（co2/voc）
按需通風（co2/voc），作用于風閥或變速/多速風機。
防凍保護
實現2段防凍保護操作
冷熱需求
l冷熱需求信號輸出
l通過KNX收集，評估和發送需求請求
冷熱切換
可以通過外部開關、溫度傳感器、日期和手動對2管制系統進行冷熱切換，冷熱狀態可以通過KNX總線進行方式同步，并可以采用繼電器輸出。
故障信息
采用紅色液晶顯示器能進行故障指示，由按鈕進行故障復位。
l2個故障輸出
l10個通用報警輸入
l4個通用輸入可以配置為故障狀態輸入（過濾器檢測、火災報警、送風排煙、排風排煙）
總線功能
l 通過RMZ792遠程通過KNX操作設備和工作模式
l 同室內操作單元相關的功能操作
l 故障狀態信息指示，該信息由總線上的其他設備發送
l 將總線所有設備的公共故障狀態信息，發送到故障中繼
l 系統時間同步
l 傳送并采用外部溫度信號。
l 由供熱或多個通風控制器共同控制同一個室內參數
l 從其他某些控制器發送或接收年時間（假日/特定日）開關進度表。
l 發送或接收7日程序，用于其他某些控制器的假日/特定日。
l 如配置為主控制器或熱水/冷凍源，接收并評價冷凍需求信號。
通過發送和接受區：
控制器允許通過KNX總線，對包括擴展端子的信號，進行數據交換。
通風輸入、數字和模擬量輸出可最為發送變量，通過輸入可以作為接受信號。
對于時間臨界控制和控制難度比較的應用，信號交換建議不要采用。當控制出現故障時信號可能不能傳送。
當控制器開機時，需要幾分鐘后信號才能有效，因此可能導致因錯誤信號產生工藝故障。
維修和操作功能
l 外部溫度模擬。
l 線路測試。
l 數據保護。
l 設定點，實際值和限定值的顯示。
控制器型號：
型號參數 | 通用輸入 | 定位輸出 | 開關輸出 | 控制環數 | 默認語言 |
RMU710B-1 | 6 | 2 | 2 | 1 | 德、法、意、西班牙語 |
RMU710B-1 | 8 | 3 | 4 | 2 | 德、法、意、西班牙語 |
RMU730B-1 | 8 | 4 | 6 | 3 | 德、法、意、西班牙語 |
RMU710B-2 | 6 | 2 | 2 | 1 | 德、英、法、意、西班牙語 |
RMU720B-2 | 8 | 3 | 4 | 2 | 德、英、法、意、西班牙語 |
RMU730B-2 | 8 | 4 | 6 | 3 | 德、英、法、意、西班牙語 |
S55370-C159(RMU710B-6) | 6 | 2 | 2 | 1 | 中文 |
S55370-C160(RMU720B-6) | 8 | 3 | 4 | 2 | 中文 |
S55370-C161(RMU730B-6) | 8 | 4 | 6 | 3 | 中文 |
附件
名稱 | 型號參數 | 數據表 |
操作面板，插入型 | RMZ790 | N3111 |
操作面板，分離式 | RMZ791 | N3112 |
維護工具 | OCI700.1 | N5655 |
通用模塊，8個通用輸入 | RMZ785 | N3146 |
通用模塊，帶4個通用輸入和4個中繼輸出 | RMZ787 | N3146 |
通用模塊，帶4個通用輸入、2個中繼輸出和2個模擬的直流DC0~10伏輸出 | RMZ788 | N3146 |
分離式擴展模塊的模塊接頭 | RMZ780 | N3138 |
訂貨和發貨
訂貨時，請說明控制器的名稱和型號參數
通用控制器S55370-C161
“附件”表列下的設備必須分項訂貨。
各控制器供應的內容如下：
l配合5個標準應用程序，加一個空應用程序，個程序的基型為A.C和U（必須采用配置）。
l配操作語言（查閱“型號概要”）。
設備組合：
對于設備組合，可查閱數據表N3110, " Synco™700產品范圍概述，或者查閱選擇的對應應用程序的文件。
產品文件
名稱 | 訂貨號 |
數據表“Synco™700產品范圍概述’” | CE1N3110en |
基本文件，所有功能的詳細說明 | CE1P3140en |
Synco™700 "通風/空調設備的應用程序目錄 |
|
安裝說明書（安裝和調試）G3140 | 74 319 0398 0 |
操作說明書（德、法、意、西班牙語）B3144x1 | 74 319 0349 0 |
數據表“Konnex總線KNX” | CE1N3127en |
基本文件“通過Konnex總線通信，用于Synco™700系列設備和DESIGO RXB”
| CE1P3127en |
符合度（CE）說明 | CE1T3110 |
環境說明 | CE1E3110en01 |
技術設計:

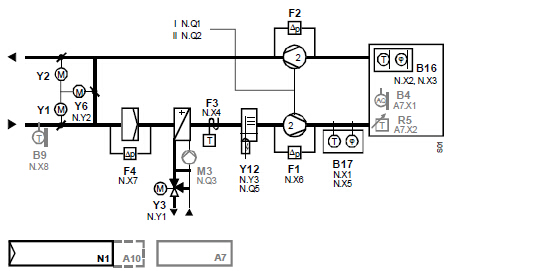

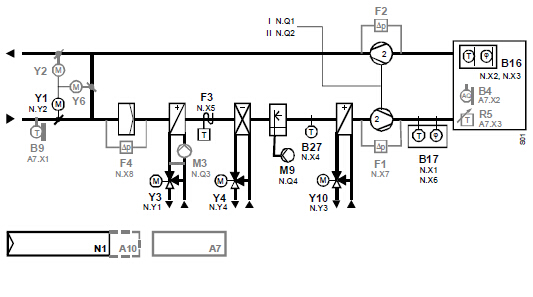

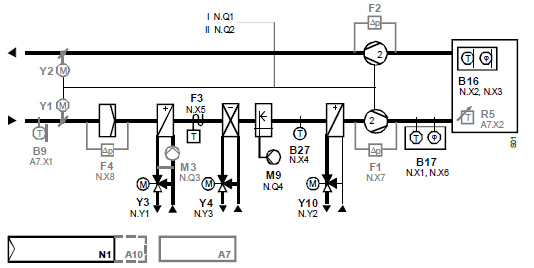

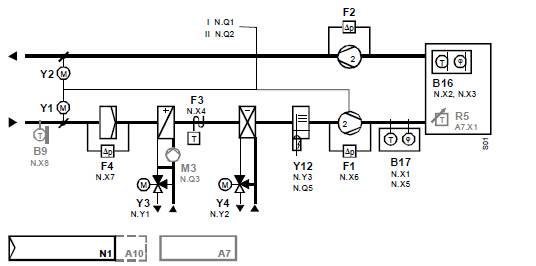

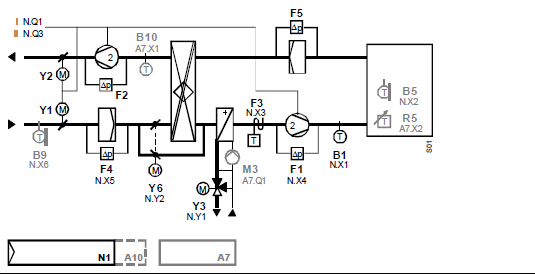

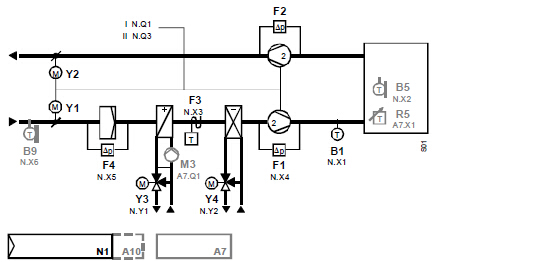

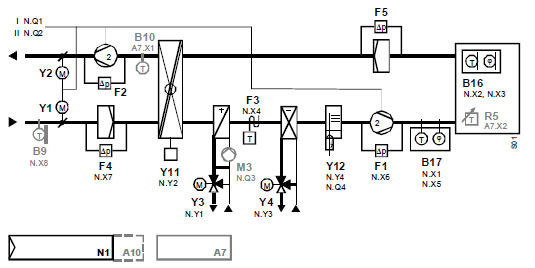

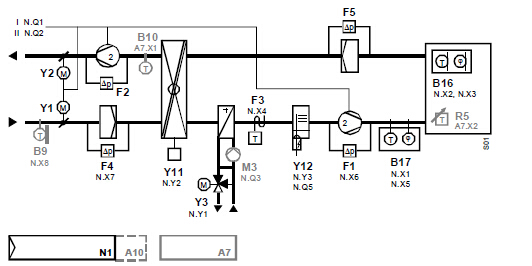

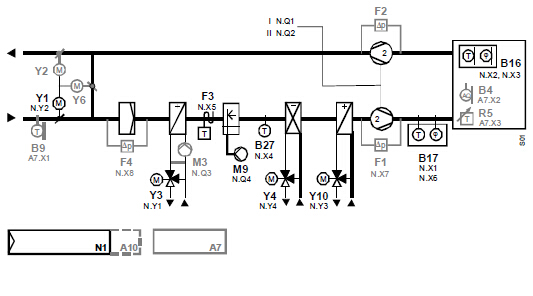

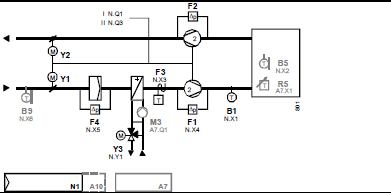

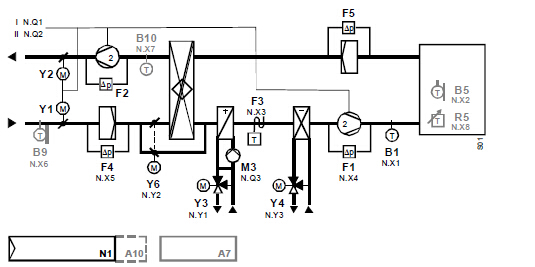

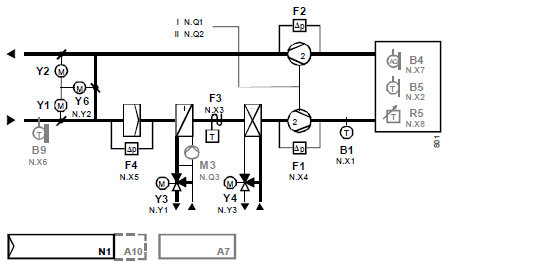

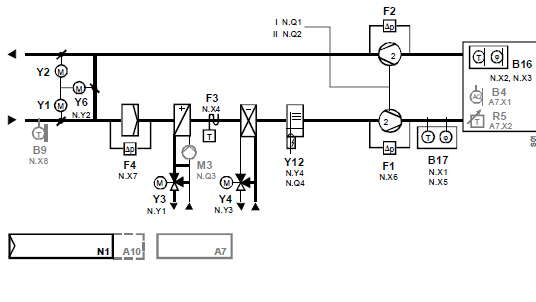

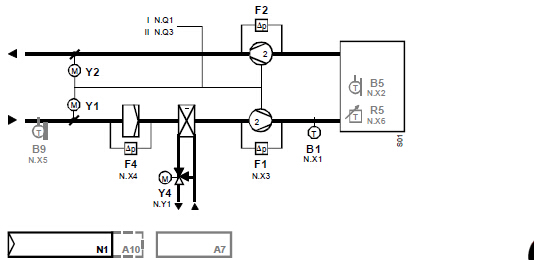

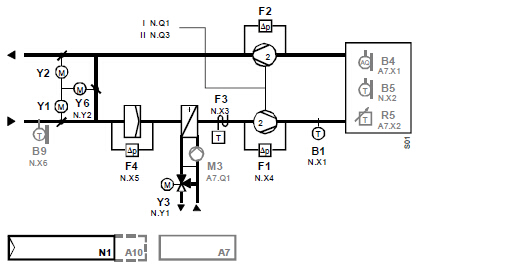

各種控制器都有5個預編程通風/空調設備應用程序，其中有些應用程序要求擴展模塊。
在一臺設備調試時，必須輸入相關的應用編號，然后就會激活所有的相關功能、端子分配、設置和顯示，同時不需要的參數也會無效。
另外，各型通用控制器都裝入3個空應用程序：
l 1個用于基型A（通用控制器）
l 1個用于基型C（按需冷凍控制器）
l 1個用于基型U（通用控制器）
使用操作面板RMZ790或RMZ791，控制器就可以：
l 激活預置的應用程序。
l 修改預置的應用程序。
l 自由地配置應用程序。
l 優化控制器的設置。
有關各功能的操作動作，可查閱基本文件CE1P3140en。

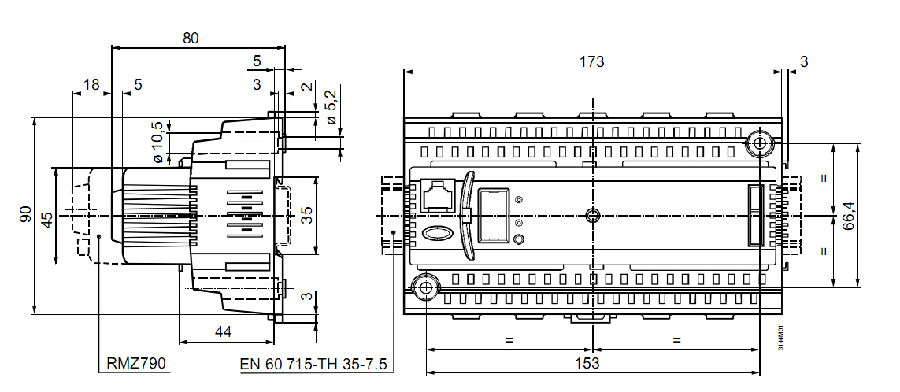

機械設計
通用控制器由端座和控制器插件組成。它有一個塑料外殼，外殼上有一個端子排，并有一些連接元件（電氣和機械的），用于擴展模塊（查閱“附件”）。
它可安裝在頂軌上，符合EN 60 715-TH35-7.5標準，也可進行壁裝。
控制器可用插入式操作面板進行操作，也可 分離式操作面板進行操作式（查閱“附件”）。
通用控制器

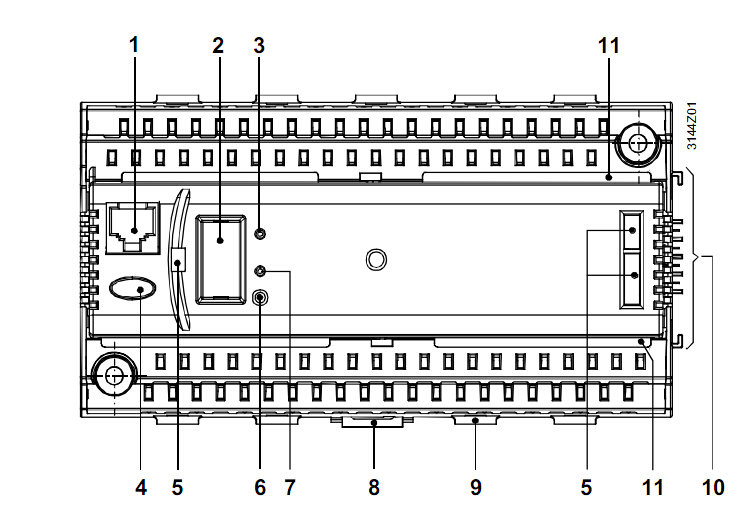

操作、顯示和連接元件：
備注
1 維修工具的連接設備（RJ45接頭）。
2 帶連接設備的移動盤，用于操作面板。
3 液晶顯示器（RUN），用于指示操作。
4 液晶顯示器的按鈕（紅色），用于指示故障和重置。
5 對插 入式操作面板RMZ790進行操作。
6 按鈕，用于以Konnex系統模式分配設備地址（需要工具）。
7 液晶顯示器（程序），用于指示Konnex系統模式的編程過程。
8 掣子，用于將控制器固定到頂軌上。
9 電纜系桿的固定設備（電纜卡）。
10 擴展模塊的電氣和機械連接元件。
11 端蓋座。
工程注釋:

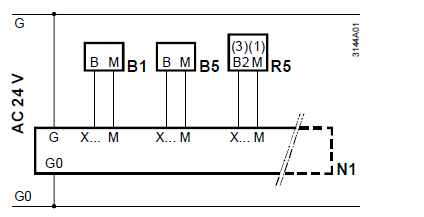

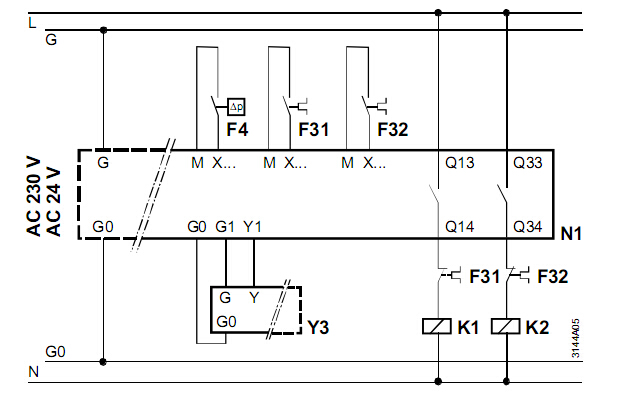

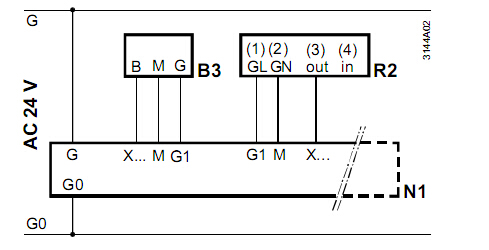

l 控制器在交流24伏下操作。操作電壓必須符合SELV/PELV（安全超低壓）的要求。
l 所用的變壓器必須是安全的絕緣變壓器，帶有雙絕緣的特點，符合EN 60 742 或EN 61 558-2-6 標準；它們必須適于100%運行。
l 保險絲、開關、線路和接地必須符合當?shù)氐亩ā?/span>
l 傳感器線路不應與控制輸出電纜回路（像風機、執行器、泵等供電）平行。
l 建議使用提供的標準應用程序，特殊情況下可以對標準程序進行修改。
l 控制器可以與1個RMZ786、RMZ787或RMZ788型的擴展模塊一起使用。
安裝注釋
l 控制器和擴展模塊用于
—安裝在標準的機殼內，按DIN 43 880標準。
—壁裝在現有的頂軌上（EN 50 022-35x7.5標準）。
—用兩個固定螺絲進行壁裝。
—控制柜面板安裝。
l 不允許放在潮濕的空間。必須遵守允許的環境條件。
l 如果控制器不在控制板內操作，就要使用分離式操作面板RMZ791，以代替插入式操作面板RMZ790。
l 斷開系統與電源的連接后，才能安裝控制器。
l 不許從端座拆下控制器插件！
l 如果在使用擴展模塊之間，必須根據內部配置，以正確的次序附裝到控制器的右側。
l 在擴展模塊之間，或者擴展模塊與控制器之間不需要接線。附裝模塊時，自動進行電氣連接。如果不能并排安排擴展模塊，第一個分離式模塊必連接到最前的模塊，個或者連接到使用RMZ790模塊接頭的控制器。在這種情況下，累計的電纜長度不得超過10米。

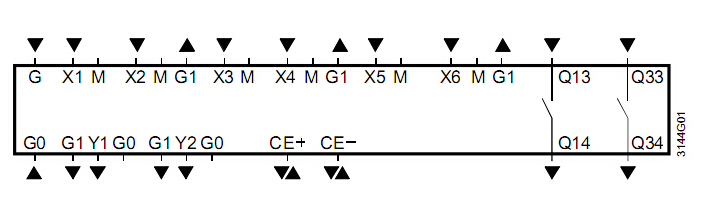

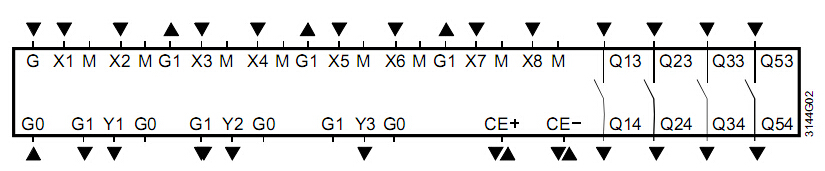

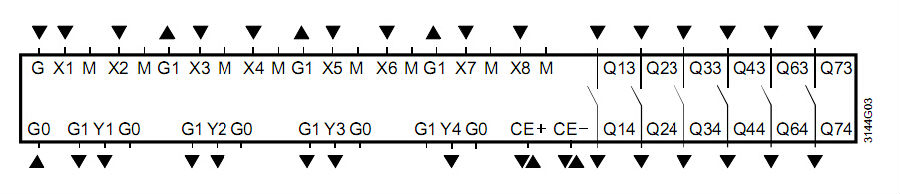

l 所有保護超低壓（傳感器、數據總線）的連接端子，要位于機子的上半部，控制輸出的強電壓端子位與控制器底部（執行器和泵)
l 各端子（彈簧架端子）只能放置一條實心線或一條絞合線。為了連接，電纜必須剝?nèi)?span style="font-family:calibri;">7至8毫米。為了將電纜引入彈簧架端子，并拆去電纜，需要一個1或2號的螺絲軌刀。借助電纜系桿的固定設備，就可提供電纜卡。
l 控制器在頂軌上與模塊裝在一起，只能從該軌拆下來，然后，在直接把模塊附裝到
l 已拆下去控制器。
l 控制器配有整套安裝說明書和操作說明書。
調試注釋：
l 由HVAC產品部培訓的人員及需要時有權訪問人員，可以使用操作面板RMZ790或RMZ791，或者其它維修工具，隨時在線或脫機改變配置和參數。
l 在調試過程中，應用程序會失效，輸出處于未定義狀態。這表明，以后不會有任何程序和警報信號發送到總線。
l 完成配置時，控制器會自動重新啟動。
l 當離開調試頁式，與通用輸入連接的周邊設備（包括擴展模塊）會自動進行試驗并定義。如果缺少周邊設備，就會發送故障狀態信息。
l 操作面板在操作時可以拆下和插入，或者進行連接。
l 如果需要采用專門設備，必須進行記錄，并將文件放在控制板里。
l 設備第一次啟動時所要遵循的程序，可查閱安裝說明書。
常規注釋：
維護保養：
RMU7…B控制殼內是免維護的（沒有電池和保險），只能用干布清掃。
維修
控制器不能在現場維修。
廢棄：
本產品符合歐洲2002/96/EG標準，不能采用民用垃圾處理。
應符合本地國家和地區的法律和法規，采用合適渠道廢棄本產品。
