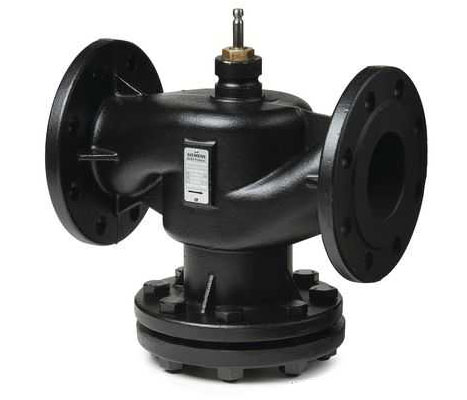

西門子二通法蘭閥VVF41
小型坐閥
二通閥PN16
VVF41系列法蘭連接二通閥采用鑄鐵材料制造，公稱通徑DN50…150.
—DH50的標稱行程為20mm
—DH65…150的標稱行程為40mm
有關口徑更小的球墨鑄鐵的閥門產品，請參閱技術資料表4345，
閥門配用電動執行器
用途
可用采暖，區域供熱，通風和空調系統的控制盒關斷閥，
適用流體
l 熱水：最高溫度160°C1）
l 冷凍水;最低-15°C，僅限于閉路系統（有關轉軸加熱參見“附件”部分）
l 具有下列添加劑的水
—吸收氧化物添加劑
—乙二醇，最大容量50%（防凍）
l 飽和蒸汽，過熱蒸汽，最大絕對壓力2巴，最高溫度160°C1
l 熱油：最高溫度160°C1）
制冷劑R12, R22, R5021)(有關轉軸加熱元件參見“附件”部分)
1） 注：需要使用特制的密封墊。
指定溫度范圍的工作壓力：
最高溫度120°C：最大1,600kpa(16巴)
>120…160°C: 最大1,300kpa(13巴)
產品匯總過
閥門 | 執行器 | |||||||||
DN參考 KVS值 可調 最大 型號 范圍 ∆pV100 mm m3/h kvs/kvrkpa1) | 標稱 行程 mm | SQX…·) ∆pmax ∆ps KPa1) | SKD… ∆p max ∆ps KPa1) | SKB… ∆p max ∆ps KPa1) | SKC… ∆p max ∆ps KPa1) | |||||
50 VVF41.50 31 >100 600 65 VVF41.65 49 >100 450 80 VVF41.80 78 >100 300 100 VVF41.90 124 >100 200 125 VVF41.91 200 >100 120 150 VVF41.92 300 >100 80 | 20 40 40 40 40 40 | 200 | 200 | 250 | 250 | 600 - -
- - | 1000 - -
- - | - 450 300 200 120 80 | - 600 500 300 200 100 | |
適用流 140°C | 適用流 體溫度至 140°C | |||||||||
- - | - - | - - | - - | |||||||
標稱閥門尺寸
注釋
1）100 kpa = 1 巴 ≈ 10 mWG.
最大∆p v100=閥門關閉是的最大允許壓差
∆p v100 =全負荷下閥門全開時的壓差
∆pmax =閥門閉合時的最大允許壓差。
ps =閥門靜止關閉時所允許承受的最大壓差。
Kvs值 =壓力降為1巴時標稱行程下的的標稱流量值（m3/h）
Kvr值 =壓力降為1巴時，閥門流量特性依然有效的的最小流量值（m3/h）
特殊型號
示例 VVF41.50
相應于產品型號表中的型號
指定密封墊
—制冷劑
—熱水>130…160°C
—蒸汽>120…160°C
—熱油：最高溫度160°C
附件
轉軸電加熱元件：用于溫度低于0°C的流體 ASZ6.5
訂貨方法
在訂貨時，請指定閥門名稱、型號及尾綴，例如，VVF41.504
執行器
VVF41…閥門可以配用如下執行器
型號 行程 技術資料表 |
SKB… 20mm SKC… 40mm 4500…4599 SKD… 20mm SQX… 20mm |
